某变电所中，有一组双星形接线的35kV电容器组，每星的每相有2个串联段，每段由5

admin2022-08-02 86

问题某变电所中，有一组双星形接线的35kV电容器组，每星的每相有2个串联段，每段由5台500kvar电容器并联组成，此电容器组的总容量为（）。A．7500kvarB．10000kvarC．15000kvarD．30000kvar

选项 A．7500kvar
B．10000kvar
C．15000kvar
D．30000kvar

答案 D

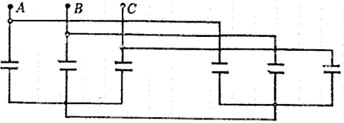

解析根据《电力工程电气设计手册》（电气一次部分）P503图9-30（见题解图），并联电容器组接线类型——双星形接线，因此电容器组的总容量为Q＝500×5×2×3×2＝30000kvar。题解图
