问题 在变电所中，10kV户内配电装置的通风设计温度为35℃，主母线的工作电流是1600A，选用矩形铝母线、平放，按正常工作电流，铝排可选下列哪几种？（ ）A．100×10mm2B．125×6.3mm2C．125×8mm2D．2×（80×8mm2）
选项 A．100×10mm2
B．125×6.3mm2
C．125×8mm2
D．2×（80×8mm2）
答案 CD

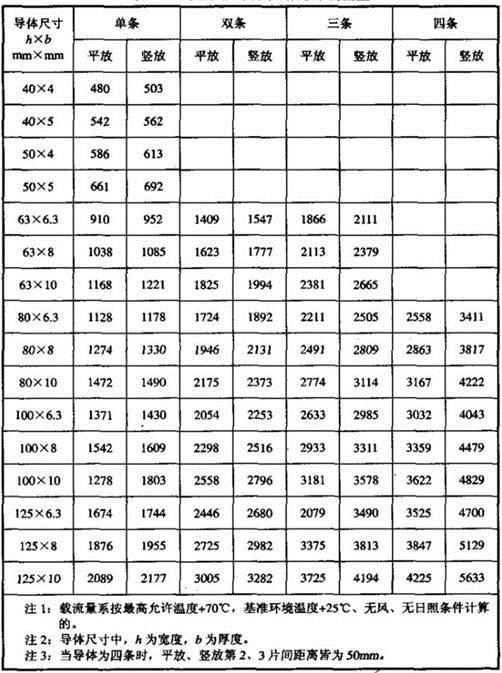

解析 根据《导体和电器选择设计设计技术规定》（DL/T 5222—2005）附录D.11（见题解表1），查得环境温度和海拔综合校正系数为0.88。再由表D.9（见题解表2）查得各铝排的载流量，有A项，1278×0.88A＝1124.64A＜1600A；B项，1674×0.88A＝1473.12A＜1600A；C项，1876×0.88A＝1650.88A＞1600A；D项，2×1174×0.88A＝2066.24A＞1600A。题解表1裸导体载流量在不同海拔高度及环境温度下的综合校正系数题解表2矩形铝导体长期允许载流量（A）
