220kV线路（如图5-19所示）K点发生三相短路。电源、线路电抗标么值已注明在

admin2022-08-02 71

问题 220kV线路（如图5-19所示）K点发生三相短路。电源、线路电抗标么值已注明在图中，额定电压为220kV，基准容量为1000MVA。

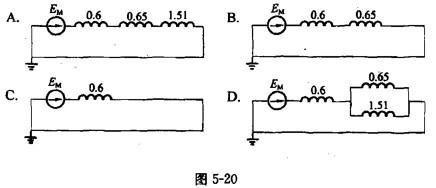

图5-20是K点三相短路时复合序网图，正确的是（）。

选项

答案 C

解析根据DL/T5222-2005附录F.5.2的（F.5.2-1）式确定：三相短路时,短路点的正序短路电流的合成阻抗（标么值）就是正序合成阻抗（没有负序、零序的合成阻抗）。据此可判定，在四个复合序网图中，只有图C是正确的。

转载请注明原文地址:https://www.tihaiku.com/jzgc/280769.html

电气工程师发输变电专业
