220kV线路（见图5-15）K点发生相间短路，电源、线路阻抗标么值已在图中注明

admin2022-08-02 60

问题 220kV线路（见图5-15）K点发生相间短路，电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1000MVA。

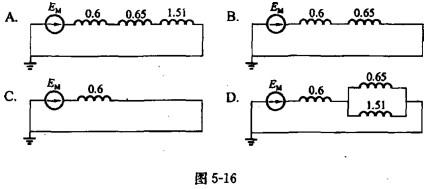

图5-16中K点相间短路时复合序网图正确的是（）。

选项

答案 B

解析根据《导体和电器选择设计技术规定》（DL/T5222—2005）附录F.5.2的（F.5.2-1）式确定：两相短路时，短路点的正序短路电流的合成阻抗（标么值）为正序和负序合成阻抗之和。据此可判定，在四个复合序网图中，只有图B是正确的。
