某风力发电场，一期装设单机容量1800kW的风力发电机组27台，每台经箱式变升压

admin2022-08-02 68

问题某风力发电场，一期装设单机容量1800kW的风力发电机组27台，每台经箱式变升压到35kV，每台箱式变容量为2000kVA，每9台箱变采用1回35kV集电线路送至风电场升压站35kV母线，再经升压变升至110kV接入系统，其电气主接线如下图：

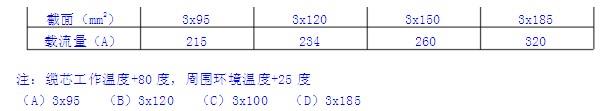

已知每一回35kV集电线路上接有9台2000kVA的箱式变压器，其集电线路短路时的热效应为1067kA2S铜芯电缆的热稳定系数为115，电缆在土壤中敷设时的综合校正系数为1，请判断下列哪种规格的电缆既满足载流量又满足热稳定要求? 三芯交联聚乙烯绝缘铜芯电缆在空气中(25度)长期允许载流量(A)

选项已知每一回35kV集电线路上接有9台2000kVA的箱式变压器，其集电线路短路时的热效应为1067kA2S铜芯电缆的热稳定系数为115，电缆在土壤中敷设时的综合校正系数为1，请判断下列哪种规格的电缆既满足载流量又满足热稳定要求? 三芯交联聚乙烯绝缘铜芯电缆在空气中(25度)长期允许载流量(A)

答案 D

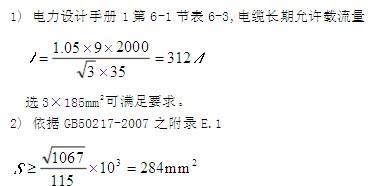

解析

转载请注明原文地址:https://www.tihaiku.com/jzgc/280592.html

本试题收录于：电气工程师发输变电专业题库注册电气工程师分类
