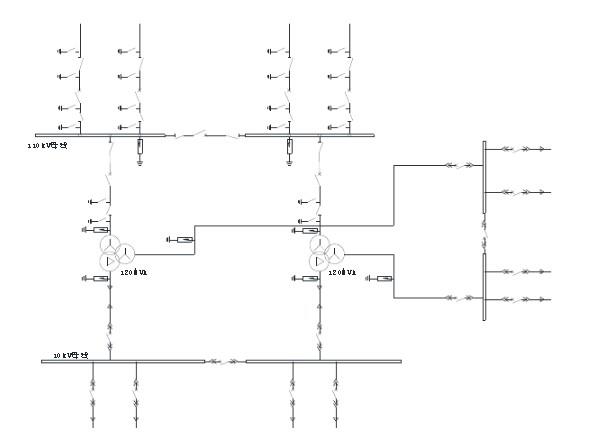

问题某110kV变电所装有两台三卷变压器，额定容量为120/120/60MVA，额定电压110/35/10kV，阻抗为21?U=9.5%、31?U=28%、32?U=19%。主变110kV、35kV侧均为架空进线，110kV架空出线至2km之外的变电所（全线有避雷线），35kV和10kV为负荷线，10kV母线上装设有并联电容器组，其电气主接线图如下图所示。图中10kV配电装置距主变压器1km，主变10kV侧采用3×185铜芯电缆接10kV母线，电缆单位长度电阻为0.103Ω/km，电抗为0.069Ω/km。功率因数?cos=0.85。请回答下列问题。（计算题按最接近数值选项）

假设图中主变压器最大年利用小时数为4000小时，成本按0.27元/kwh，经济电流密度取0.4552/mmA，主变110kV侧架空导线采用铝绞线，按经济电流密度选择的导线截面应为：（A） 2×4002mm （B） 2×5002mm （C） 2×6302mm （D） 2×8002mm

选项假设图中主变压器最大年利用小时数为4000小时，成本按0.27元/kwh，经济电流密度取0.4552/mmA，主变110kV侧架空导线采用铝绞线，按经济电流密度选择的导线截面应为：

（A） 2×4002mm （B） 2×5002mm （C） 2×6302mm （D） 2×8002mm

答案 C

解析根据《电力工程电气设计手册1》P232，表6-3，主变110kV侧持续工作电流：

又根据《导体和电器选择设计技术规定DL/T5222-2005》附录E，导体截面：

又根据本规定7.1.6：当无合适规格导体时，导体面积可按经济电流密度计算截面的相邻下一档选取，因此选C。
