某变电所，低压侧采用TN系统，高压侧接地电阻为RE，低压侧的接地电阻为RB，在高

admin2022-08-02  59
问题 某变电所，低压侧采用TN系统，高压侧接地电阻为RE，低压侧的接地电阻为RB，在高压接地系统和低压接地系统分隔的情况下，若变电所高压侧有接地故障（接故障电流为IE），变电所内低压设备外露可导电部分与低压母线间的工频应力电压计算公式下列哪一项是正确的？（ ）
选项
答案 B

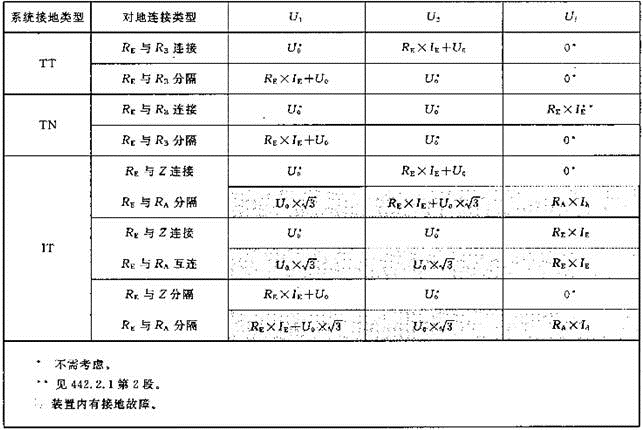

解析 《低压电气装置 第4－44部分：安全防护 电压骚扰和电磁骚扰防护》（GB/T 16895.10—2010）第442.1.2条，第442.2条表44.A1（见题解表）。题解表　低压系统内的工频应力电压和工频故障电压由题解表和第442.1.2条：在TN系统内，U0为线导体对地标称交流方均根电压；U1为故障持续期内线导体与变电所低压设备外露可导电部分之间的工频应力电压；U2为故障持续期内线导体与低压装置的低压设备外露可导电部分之间的工频应力电压，故为B项。
