问题 在设计远离发电厂的110/10kV变电所时，校验10kV断路器分断能力（断路器开断时间为0.15s），应采用下列哪一项？（ ）A．三相短路电流第一周期全电流峰值B．三相短路电流第一周期全电流有效值C．三相短路电流周期分量最大瞬时值D．三相短路电流周期分量稳态值
选项 A．三相短路电流第一周期全电流峰值
B．三相短路电流第一周期全电流有效值
C．三相短路电流周期分量最大瞬时值
D．三相短路电流周期分量稳态值
答案 D

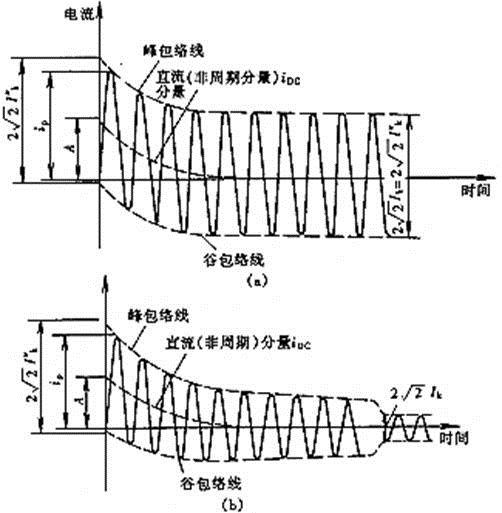

解析 根据《工业与民用配电设计手册》（第三版）P124图4-1（见题解图）（a），远离发电厂的变电所可不考虑交流分量的衰减，分断时间0.15s为周期分量稳态值（0.01s为峰值）。题解图　短路电流波形图（a）远端短路时的电流波形图；（b）近端短路的电流波形图；I″k-对称短路电流初始值；ip-短路电流峰值；Ik-稳态短路电流；iDC-短路电流直流分量；A-直流分量iDC的初始值
