  3. 下列关于变电所10kV配电装置装设阀式避雷器位置和型式的说法哪些是正确的？（ ）

下列关于变电所10kV配电装置装设阀式避雷器位置和型式的说法哪些是正确的？（ ）

admin2022-08-02  80
问题 下列关于变电所10kV配电装置装设阀式避雷器位置和型式的说法哪些是正确的？（ ）A．架空进线各相上均应装设配电阀式避雷器B．每组母线各相上均应装设配电阀式避雷器C．架空进线各相上均应装设电站阀式避雷器D．每组母线各相上均应装设电站阀式避雷器
选项 A．架空进线各相上均应装设配电阀式避雷器
B．每组母线各相上均应装设配电阀式避雷器
C．架空进线各相上均应装设电站阀式避雷器
D．每组母线各相上均应装设电站阀式避雷器
答案 AD

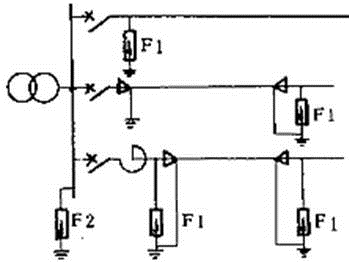

解析 根据《工业与民用配电设计手册》（第三版）P849或《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997）第7.3.9条规定，变电所的3kV～10kV配电装置（包括电力变压器），应在每组母线和架空进线上装设阀式避雷器（分别采用电站和配电阀式避雷器），并应采用图13（见题解图）所示的保护接线。母线上阀式避雷器与主变压器的电气距离不宜大于表13所列数值。架空进线全部在厂区内，且受到其他建筑物屏蔽时，可只在母线上装设阀式避雷器。有电缆段的架空线路，阀式避雷器应装设在电缆头附近，其接地端应和电缆金属外皮相连。如各架空进线均有电缆段，则阀式避雷器与主变压器的最大电气距离不受限制。阀式避雷器应以最短的接地线与变电站、配电所的主接地网连接（包括通过电缆金属外皮连接）。阀式避雷器附近应装设集中接地装置。3kV～10kV配电所，当无所用变压器时，可仅在每路架空进线上装设阀式避雷器。注：配电所指所内仅有起开闭和分配电能作用的配电装置，而母线上无主变压器。题解图　3kV～10kV配电装置雷电侵入波的保护接线
