某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10
某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10
admin
2022-08-02
29
问题
某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10kV车间变电所,其中主要是二级负荷,其供电系统图和已知条件如下:1)35kV线路电源侧短路容量无限大。2)35/10kV变电站为重要变电所。3)35/10kV变电站10kV母线短路容量104MV*A。4)A、B和C车间变电所10kV母线短路容量分别102MV*A、100MV*A、39MV*A。5)车间B变电所3号变压器额定电压10/0. 4kV,其低压侧母线三相短路超瞬态电流为16330A。6)35/10kV变电站正常时间A、B和C车间变电所供电的3个10kV出线及负载的单相对地电容电流分别为2.9人、1.3人、0.7人,并假设各出线及负载的三相对地电容电流对称。7)保护继电器接线系数取1。
请回答下列问题。若车间B的3号变压器高压侧装设电流速断保护,电流互感器变比为50/5、过流继电器为DL型、过负荷系数取1.4。求变压器速断保护装置动作整定电流和灵敏系数各为多少? ( )(A)85A,5.6 (B)7A,1.9(C)8A,2.2 (D)7A,2.5
选项
答案
A

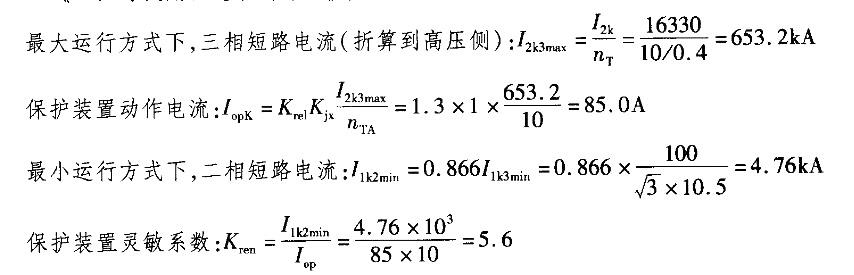

解析
《工业与民用配电设计手册》(第三版)P297表7-3。
