某钢铁厂新建一座110/10kV变电所，其两回110kV进线，分别引自不同的系统

admin2022-08-02  58
问题 某钢铁厂新建一座110/10kV变电所，其两回110kV进线，分别引自不同的系统X1和X2。请回答下列问题。假设110kV侧采用上图所示的单母线分段接线，两条线路、两台主变压器均分别运行，单台容量均为31500kV* A，电抗uk=10. 5%；系统X1短路容量为2500MV * A，系统X2短路容量为3500MV*A，架空线路L1长度为30km，架空线路L2长度为15km；(110kV架空线路电抗平均值取0.4Ω/km)，按已知条件计算10kV 1母线最大短路电流应为下列哪一项数值？ （ ）(A)11.85kA (B)13.5kA(C)14.45kA (D)22.82kA
选项
答案 A

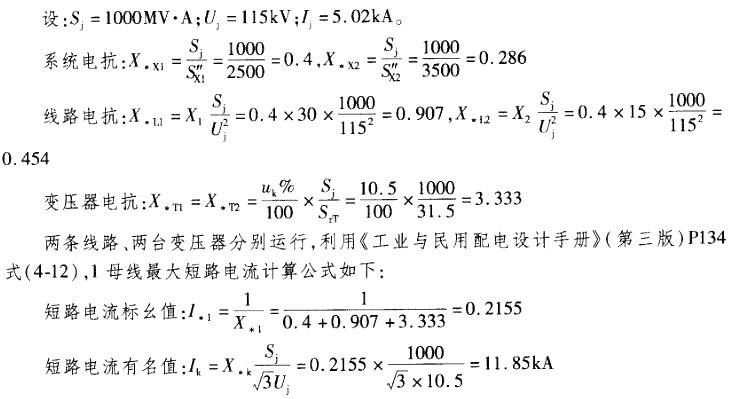

解析 《工业与民用配电设计手册》（第三版）P128表4-2计算各元件电抗标幺值。
