问题 某110/35kV区域变电站，向附近的轧钢厂、钢绳厂及水泵厂等用户供电，供电方案见下图。区域变电站110kV侧最小短路容量为1500MV·A，35kV母线侧最小短路容量为500MV·A，35kV母线的供电设备容量为25000kV·A，轧钢厂用电协议容量为15000kV·A。方案一：区域变电所以35kV分别向轧钢厂、钢绳厂及水泵厂等用户供电。轧钢厂设35/10kV专用变电所，以10kV向整流变压器供电。轧钢厂共设有两台4500kV·A整流变压器，各供一套6脉动三相桥式整流装置，每台整流变压器10kV侧基波电流I1=225A，7次谐波电流的有效值按工程设计法计算。方案二：由于轧钢厂及钢绳厂合并为轧钢钢绳厂并拟自建110/35kV专用降压变电所，改为110kV由区域变电站受电，轧钢厂整流变压器运行情况同上。假定不考虑轧钢厂其他谐波源，不考虑7次谐波以外次数谐波，也无其他会放大谐波电流的容性负荷，请回答下列问题。在方案1中，计算轧钢厂整流装置7次谐波电流在公共连接点引起的7次谐波电压含有率与下列哪项数值最接近？（按近似工程估算公式计算） （ ）A. 2.42% B. 0.52% C. 0.92% D. 1.29%
选项 A. 2.42% B. 0.52% C. 0.92% D. 1.29%
答案 D

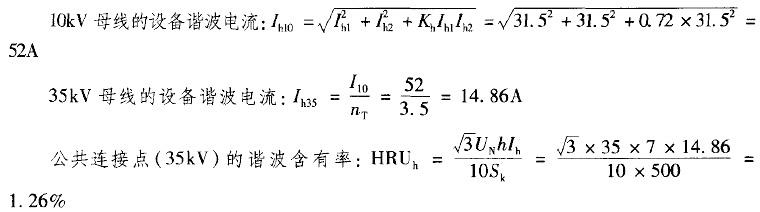

解析 .《工业与民用配电设计手册》（第三版）P282表6-20。两台设备的各7次谐波电流：Ih1= Ih2=I1×14%=225×0.14=31.5A《电能质量公用电网谐波》（GB/T 14549—1993）附录C式（C5）及式（C2）。注：此题引用《工业与民用配电设计手册》（第三版）P282表6—20数据，结果有微小误差。也可用《电气传动自动化技术手册》（第二版）P737式（U-13）计算。
