图示电路，设初始状态为“000”。该由路实现的逻辑功能是（　　）。 A.异步十

admin2022-08-02  101
问题 图示电路，设初始状态为“000”。该由路实现的逻辑功能是（　　）。A.异步十进制加法计数器B.同步八进制加法计数器C.异步六进制加法计数器D.同步三进制加法计数器
选项 A.异步十进制加法计数器
B.同步八进制加法计数器
C.异步六进制加法计数器
D.同步三进制加法计数器
答案 C

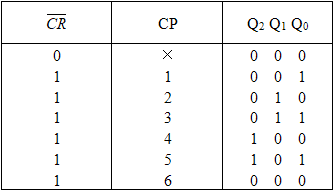

解析 分析电路逻辑功能步骤如下：①分析电路组成。该电路是由三个JK触发器组成的电路。由于触发器FF1和触发器FF2的时钟信号为触发器FF0的输出，故为异步时序逻辑电路。②计数脉冲CP从最低位触发器的时钟端加入，3个触发器FF0、FF1、FF2的置零端并联连接。分析可知，该计数器状态表如题解表所示。由此可知该电路输出有6种状态，且依次循环，因此为异步六进制计数器。题解表　计数器状态表
