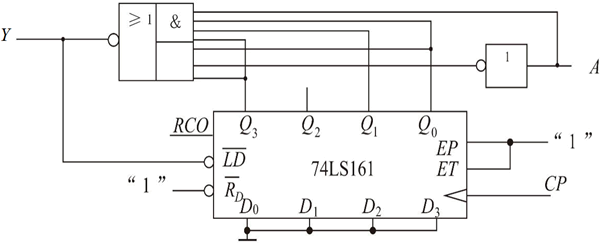

问题 图示电路是集成计数器74LS161构成的可变进制计数器。试分析当控制变量A为1和0时电路各为几进制计数器？（　　）A.A＝1时为十二进制计数器，A＝0时为十进制计数器B.A＝1时为十一进制计数器，A＝0时为十进制计数器C.A＝1时为十进制计数器，A＝0时为十二进制计数器D.A＝1时为十进制计数器，A＝0时为十一进制计数器
选项 A.A＝1时为十二进制计数器，A＝0时为十进制计数器
B.A＝1时为十一进制计数器，A＝0时为十进制计数器
C.A＝1时为十进制计数器，A＝0时为十二进制计数器
D.A＝1时为十进制计数器，A＝0时为十一进制计数器
答案 A
解析 这是用同步置数法接成的可控进制计数器。在A＝1的情况下，计数器计为Q3Q2Q1Q0＝1011（十一）后给出信号，下一个CLK脉冲到来时计数器被置成Q3Q2Q1Q0＝0000状态，所以是十二进制计数器。在A＝0的情况下，计数器计为1001时给出信号，下一个CLK脉冲到来时计数器被置零，所以是十进制计数器。
