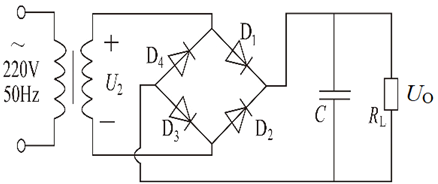

问题 如图所示桥式整流电容滤波电路中，U2＝20V（有效值），RL＝40Ω，C＝1000μF。电路正常时，计算输出电压的平均值UO、流过负载的平均电流IO、流过整流二极管的平均电流ID、整流二极管承受的最高反向电压URM分别是（　　）。A.UO＝24V，IO＝600mA，ID＝300mA，URM＝28.28VB.UO＝28V，IO＝600mA，ID＝300mA，URM＝28.28VC.UO＝24V，IO＝300mA，ID＝600mA，URM＝14.14VD.UO＝18V，IO＝600mA，ID＝600mA，URM＝14.14V
选项 A.UO＝24V，IO＝600mA，ID＝300mA，URM＝28.28V
B.UO＝28V，IO＝600mA，ID＝300mA，URM＝28.28V
C.UO＝24V，IO＝300mA，ID＝600mA，URM＝14.14V
D.UO＝18V，IO＝600mA，ID＝600mA，URM＝14.14V
答案 A
解析 该电路中各参数之间的固定关系为：UO＝1.2U2＝1.2×20V＝24VIO＝UO/RL＝24/40＝0.6A＝600mAID＝IO/2＝600/2＝300mA因为每个管子只导通半个周期。注意与不加滤波电容时电路参数的变化。
