问题

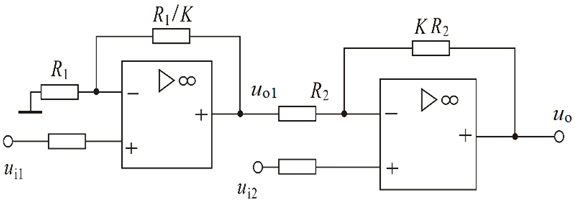

图示电路是利用两个运算放大器组成的具有较高输入电阻的差分放大电路,试求出与ui1、ui2的运算关系是( )。
A.uo=(1+K)(ui2+ui1)B.uo=(1+K)(ui2-ui1)C.uo=(1+K)(ui1-ui2)D.uo=(1-K)(ui2+ui1)
选项
A.uo=(1+K)(ui2+ui1)
B.uo=(1+K)(ui2-ui1)
C.uo=(1+K)(ui1-ui2)
D.uo=(1-K)(ui2+ui1)
答案
B
解析
uo1=(1+(R1/K)/R1)×ui1=(1+1/K)ui1
uo=-Kuo1+(1+K)u+=-K(1+1/K)ui1+(1+K)ui2=(1+K)(ui2-ui1)
