  3. 如图所示，分裂电抗器中间抽头3接电源，两个分支1和2接相等的两组负荷，两个分支的

如图所示，分裂电抗器中间抽头3接电源，两个分支1和2接相等的两组负荷，两个分支的

admin2022-08-02  122
问题 如图所示，分裂电抗器中间抽头3接电源，两个分支1和2接相等的两组负荷，两个分支的自感电抗相同，均为Xk，耦合系数K取0.5，下列表达哪项正确（　　）A.正常运行时，电抗器的电抗值为0.25XkB.当分支1出现短路时，电抗器的电抗值为2XkC.当分支1出现短路时，电抗器的电抗值为1.5XkD.正常运行时，电抗器的电抗值为Xk；当分支1出现短路时，电抗器的电抗值为3Xk
选项 A.正常运行时，电抗器的电抗值为0.25Xk
B.当分支1出现短路时，电抗器的电抗值为2Xk
C.当分支1出现短路时，电抗器的电抗值为1.5Xk
D.正常运行时，电抗器的电抗值为Xk；当分支1出现短路时，电抗器的电抗值为3Xk
答案 A

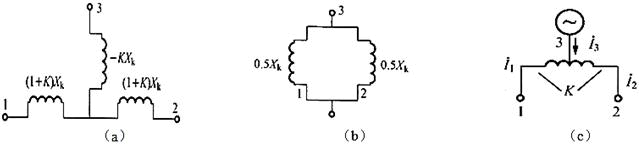

解析 由题图知分裂电抗器的结构相当于两支电抗器连接在一起，线圈的每半段为一分支，其电感为L，单只自感抗Xk＝ωL，分裂电抗器的等值电路如题解图（a）所示。两个分支1、2的自感均为L，自感抗Xk＝ωL，互感耦合系数为K，则两个分支的互感为M＝KL，互感抗Xk＝ωLK＝0.5ωL＝Xk/2。①正常运行时的等值电路如题解图（b）所示。功率方向从3至分支1、2，两个分支功率相等。正常运行时，当两分支正常负荷电流时，两分支线圈相互去磁使两分支线圈的磁通量减小一半，即感应电动势减小一半，使每分支等效电抗仅为自感抗的一半。分裂电抗器相当于一个电抗值为0.25Xk普通电抗器。如题解图（c）所示，各分支等效电抗为：②当分支1出现短路时，由于I1≥I2，则X1≈Xk；当分支2出现短路时，由于I2≥I1，则X2≈Xk。分裂电抗器各分支的短路电抗等于正常运行电抗的2倍，解决了限制短路电流与限制正常电压降的矛盾。因此，正常情况过渡到短路情况，电抗值增加4倍。
