问题 系统如图示，系统中各元件在统一基准功率下的标幺值电抗：G：x″d＝x（2）＝0.1，E″＝1；T1：Y/Δ-11，xT1＝0.1，中性点接地电抗xP＝0.01；T2：Y/Δ-11，xT2＝0.1，三角绕组中接入电抗xPY＝0.18，L：xl＝0.01，xi0＝3xl。当图示f点发生A相短路接地时，其零序网等值电抗及短路点电流标幺值分别为（　　）。A.0.0696，10.95B.0.0697，3.7C.0.0969，4D.0.0969，3.5
选项 A.0.0696，10.95
B.0.0697，3.7
C.0.0969，4
D.0.0969，3.5
答案 A

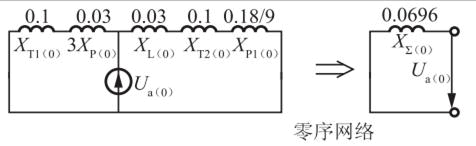

解析 正（负）序网络如题解图（a）所示。正、负序网络等值电抗为：X∑（1）＝X∑（2）＝（0.1＋0.1）∥（0.01＋0.1＋0.1）＝0.102。零序序网如图解图（b）所示。零序网络等值电抗为：X∑（0）＝（0.1＋0.03）∥（0.03＋0.1＋0.02）＝0.0696。短路电流标幺值为：题解图（a）题解图（b）
