变压器空载运行时存在饱和现象，若此时励磁电流为正弦波形，则副边的感应电势波形为（

admin2022-08-02  94
问题 变压器空载运行时存在饱和现象，若此时励磁电流为正弦波形，则副边的感应电势波形为（　　）。A.正弦波B.三角波C.尖顶波D.平顶波
选项 A.正弦波
B.三角波
C.尖顶波
D.平顶波
答案 D

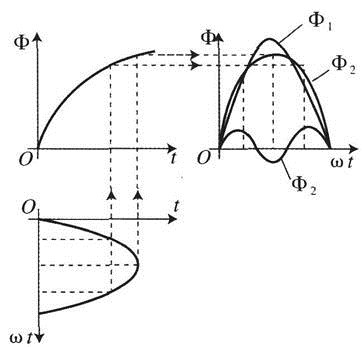

解析 变压器在空载运行时，当外电压为正弦波时，由于e≈－u，故感应电动势e、主磁通Φ也是正弦的。如果磁路饱和，励磁电流i0将呈现尖顶波形，如题解图（a）所示；同理，如果励磁电流为正弦波，由于磁路非线性，主磁通应为平顶波，感应电动势也为平顶波，其中除了基波，还含有较强的三次谐波，如题解图（b）所示。题解图（a）题解图（b）
