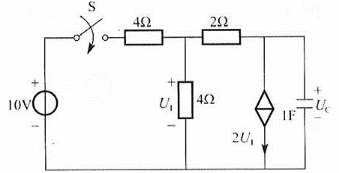

问题 电路如图所示，换路前电路已达到稳态。已知UC（0－）＝0，换路后的电容电压UC（t）为（　　）。
选项
答案 D
解析 换路前，电容电压：UC（0－）＝UC（0＋）＝0V；当S闭合时，电阻电压U1发生跃变，由KCL得到电压源回路电流：IZ＝U1/4＋2U1＝9U1/4。再由KVL得到：10＝4IZ＋U1＝9U1＋U1＝10U1，解得：U1＝1V，则UC（∞）＝U1－2×2U1＝－3U1＝－3V。
