下图中系统S参数不详，已知开关B的短路容量2500MVA，发电厂G和变压器T额定

admin2022-08-02  81
问题 下图中系统S参数不详，已知开关B的短路容量2500MVA，发电厂G和变压器T额定容量均为100MVA，X''d=0.195，X*T=0.105，三条线路单位长度电抗均为0.4Ω/km，线路长度均为100km，若母线A处发生三相短路，短路点冲击电流和短路容量分别为下列哪组数值（　　）（SB=100MVA）A． 4.91kA，542.2MVAB． 3.85kA，385.4MVAC． 6.94kA，542.9MVAD． 2.72kA，272.6MVA
选项 A． 4.91kA，542.2MVA
B． 3.85kA，385.4MVA
C． 6.94kA，542.9MVA
D． 2.72kA，272.6MVA
答案 C

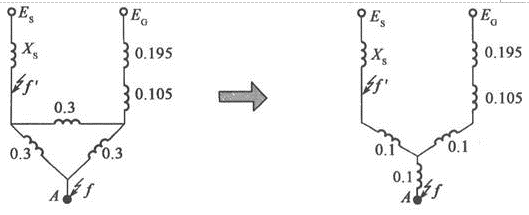

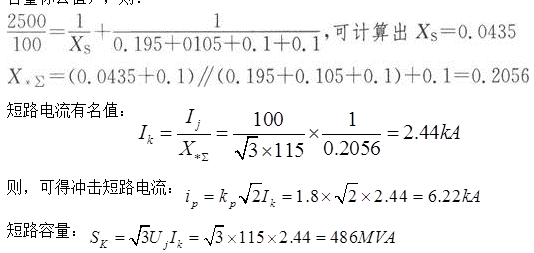

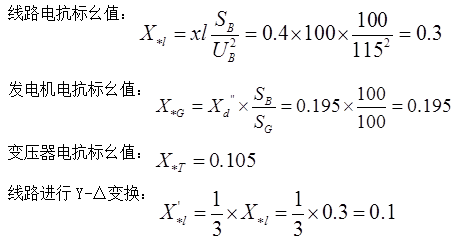

解析 输电线路各参数元件计算如下：等效电路如题47解图所示。断路器B的切断点为f'点，其开关短路容量为系统短路容量和发电厂短路容量两者之和，即两者的短路电流标幺值相加应等于f'点的短路电流标幺值（短路容量标幺值），则:
