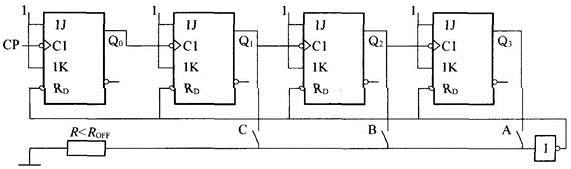

  3. 在图示电路中，当开关A、B、C分别闭合时，电路所实现的功能分别为（　　）。

在图示电路中，当开关A、B、C分别闭合时，电路所实现的功能分别为（　　）。

admin2022-08-02  49
问题 在图示电路中，当开关A、B、C分别闭合时，电路所实现的功能分别为（　　）。A． 8、4、2进制加法计数器 B． 16、8、4进制加法计数器 C． 4、2进制加法计数器 D． 16、8、2进制加法计数器
选项 A． 8、4、2进制加法计数器
B． 16、8、4进制加法计数器
C． 4、2进制加法计数器
D． 16、8、2进制加法计数器
答案 A
解析 图中电路由四个JK触发器级联而成，J=K=1，各触发器输入端都为1，为计数状态，CP脉冲下降沿来到后触发器计数翻转。当A、B、C三个开关都断开时，设四个触发器的初始状态为Q3Q2Q1Q0=0000，当第一个时钟脉冲下降沿来到时，Q0计数翻转，此时的触发器为0001；第二个下降沿来临时，Q0翻转计数变成0，由于Q0从1跳变到0，触发Q1计数翻转，此时触发器状态为0010。以此类推，触发器的状态转换为：0000→0001→0010→0011→0100→0101→0110→0111→1000→1001→1010→1011→1100→1101→1110→1111→0000，在第16个脉冲到来后，计数器循环一周回到原状态，所以该电路实现的是一个16进制的加法计数器。每一个计数器都是工作在2进制计数状态，进位模为M=2n（n为触发器级数）。
现在依次闭合A，B，C，则分别使得每次只有前几个触发器工作，因此，相应的触发器的级数分别变为3，2，1，对应的进位模为8，4，2。
