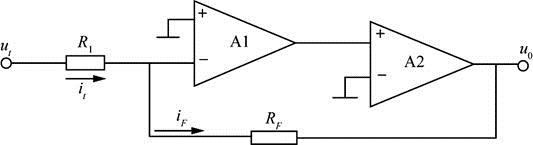

问题 电路如下图所示，电路的反馈类型为（　　）。A． 电压串联负反馈 B． 电压并联负反馈 C． 电流串联负反馈 D． 电流并联负反馈
选项 A． 电压串联负反馈
B． 电压并联负反馈
C． 电流串联负反馈
D． 电流并联负反馈
答案 B
解析 反馈类型分为正反馈和负反馈，电压反馈和电流反馈，串联反馈和并联反馈。①判别正、负反馈，采用瞬时极性法；②判断电压、电流反馈，采用反馈信号是与电压信号成比例还是和电流信号成比例；③判断串联反馈和并联反馈，采用反馈信号和输入信号是否在加在同一输入端上。
现反馈信号取自电压，为电压反馈；反馈点与输入点为同一点并联，为并联反馈；因此，电路的反馈类型为电压并联负反馈。
