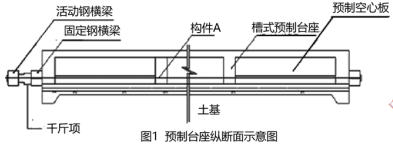

问题 某公司承建一座桥梁工程。该桥上部结构为16×20m预应力混凝土空心板，每跨布置空心板30片。　　进场后，项目部编制了实施性总体施工组织设计，内容包括：　　（1）根据现场条件和设计图纸要求，建设空心板预制场。预制台座采用槽式长线台座，横向连续设置8条预制台座，每条台座1次可预制空心板4片，预制台座构造如下图1所示。　（2）将空心板的预制工作分解成：①清理模板、台座，②刷涂隔离剂，③钢筋、钢绞线安装，④切除多余钢绞线，⑤隔离套管封堵，⑥整体放张，⑦整体张拉，⑧拆除模板，⑨安装模板，⑩浇筑混凝土，⑾养护，⑿吊装存放等12道施工工序，并确定了施工工艺流程如图2所示。（注：1～12为各道施工工序代号）。　（3）计划每条预制台座的生产（周转）效率平均10天，即考虑各条台座在正常流水作业节拍的情况下，每10天每条预制台座均可生产4片空心板。　　（4）依据总体进度计划空心板预制80天后，开始进行吊装作业，吊装进度为平均每天吊装8片空心板。　　（5）预应力钢筋张拉完毕后，其位置与设计位置偏差为8mm，施工单位认为符合规范要求。在混凝土强度达到设计强度等级的75%，预应力钢筋进行了放张。1.根据图1预制台座的结构形式，指出该空心板的预应力体系属于哪种形式？写出构件A的名称。2.写出图2中空心板施工工艺流程框图中施工工序B、C、D、E、F、G的名称。3.列式计算完成空心板预制所需天数。4.空心板预制进度能否满足吊装进度的需要？说明原因。5.施工组织设计第（5）项内容是否妥当？如不妥当请改正。
选项
答案
解析 1.预应力先张法，A钢绞线（连接器）
2.
B-②刷涂隔离剂
C-⑦整体张拉
D-⑤隔离套管封堵
E-⑩浇筑混凝土
F-⑾养护
G-⑥整体放张
3.16×30÷（4×8）×10＝150天
4.不能
　　空心板总量16×30＝480片
　　吊装工期150－80＝70天。吊装需要的产量70×8＝560＞480
5.不妥当。
　　预应力钢筋张拉完毕后，其位置与设计位置偏差应不大于5mm，同时不应大于构件最短边长的4%。
　　预应力钢筋放张时构件混凝土强度应符合设计要求，设计未规定时，混凝土强度应不低于设计强度等级值的80%。
