已知各工作的逻辑关系如表所示，依表所绘制的单代号网络计划如图所示，其中绘制错误的
已知各工作的逻辑关系如表所示，依表所绘制的单代号网络计划如图所示，其中绘制错误的
最全题库
2022-08-02
68
问题

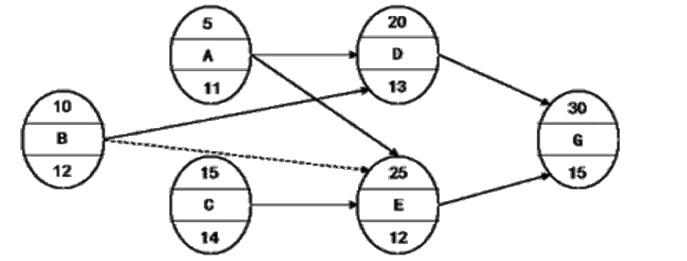

已知各工作的逻辑关系如表所示，依表所绘制的单代号网络计划如图所示，其中绘制错误的有（ ）。 工作名称 A B C D E G 紧后工作 D、E D、E E G G - 持续时间 11 12 14 13 12 15
A.节点编号错误
B.出现多余的虚箭线
C.逻辑关系错误
D.存在多个起点节点
E.存在多个终点节点
选项
A.节点编号错误
B.出现多余的虚箭线
C.逻辑关系错误
D.存在多个起点节点
E.存在多个终点节点
答案
BD
解析
本题考查的是网络图的绘制。在单代号网络图中不存在虚箭线；工作A、B、C均为开始工作，应 增设一项虚拟的工作，作为该网络图的起点节点。
