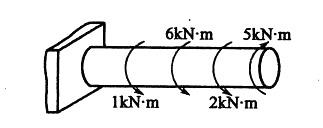

如图所示，圆轴的扭矩图为：

admin2022-08-02 115

问题如图所示，圆轴的扭矩图为：

选项

答案 D

解析首先考虑整体平衡，设左端反力偶m在外表面由外向里转，则有

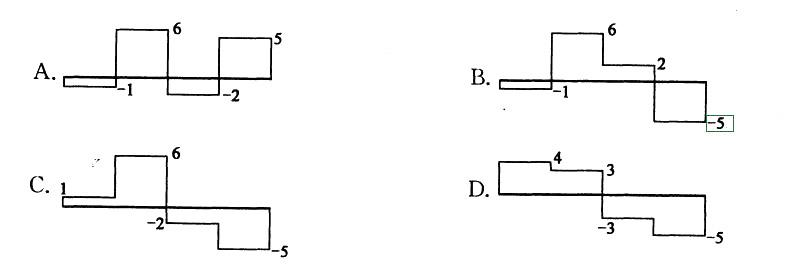

即m—1—6—2+5=0，所以m=4kN.m。再由直接法求出各段扭矩，从左至右各段扭矩分别为4kN.m、3kN.m、-3kN.m、-5kN.m，在各集中力偶两侧截面上扭矩的变化量就等于集中偶矩的大小。显然符合这些规律的扭矩图只有D图。答案:D
