简支梁AB的剪力图和弯矩图如图示，该梁正确的受力图是（　　）。

admin2022-08-02 34

问题简支梁AB的剪力图和弯矩图如图示，该梁正确的受力图是（　　）。

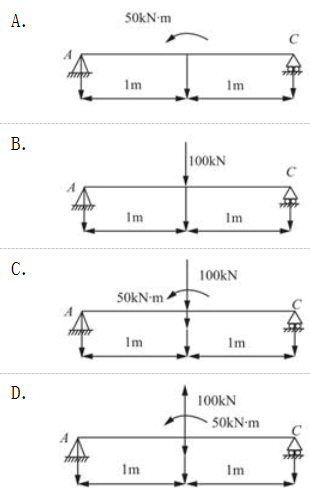

选项

答案 C

解析弯矩图在中间处突变，则构件中间有集中力偶大小为50kN·m；剪力图中间有突变，则说明构件中间有集中力，大小为100kN。根据中间截面处的左右两侧剪力（瞬时针为正）与集中荷载的平衡，则集中荷载竖直向下，C项正确。
