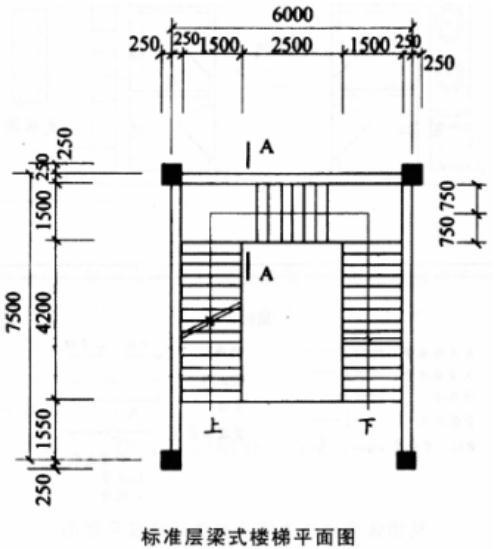

问题 1.设计条件 某 4 层钢筋混凝土框架结构建筑，其标准层的梁式楼梯平面如下图所示。2.作图要求 (1)在标准层的梁式楼梯平面图中，按如下要求绘出平台梁、楼梯柱和梯段梁，并按提示标注符号。 ①只允许设 2 根楼梯柱，3 根楼梯梁。 ②外窗处及梯井周边不得设楼梯柱。 (2)绘出满足上述要求的 A-A 断面结构配筋图，注明板厚、梁高、梁宽。配筋图中需正确绘出钢筋的位置，不需标注钢筋的规格。 3.标注要求 (1)楼梯柱尺寸为 250 mm×250 mm，以表示。 (2)平台梁以 PL 表示，楼梯柱以 TZ 表示，梯段梁以 TL 表示。
选项
答案
解析
