设计内容卫生间同层排水，图为卧室与卫生间相邻的墙体，排水管道不得穿越楼板。

考试题库2022-08-02 107

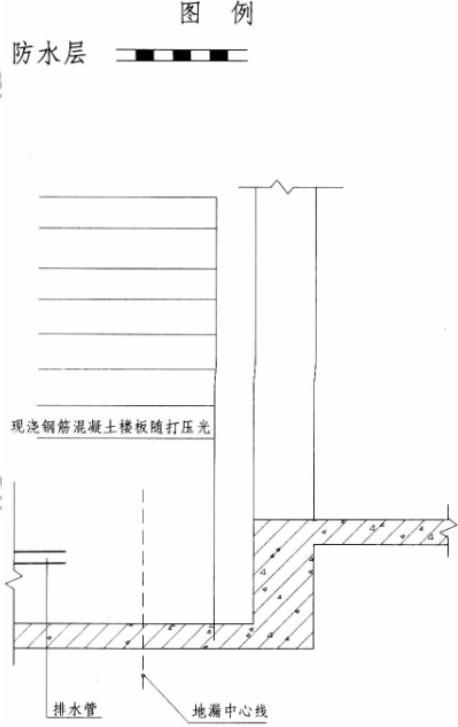

问题设计内容卫生间同层排水，图为卧室与卫生间相邻的墙体，排水管道不得穿越楼板。补全构造节点，并标明材料、厚度及相关及寸。

选项

答案

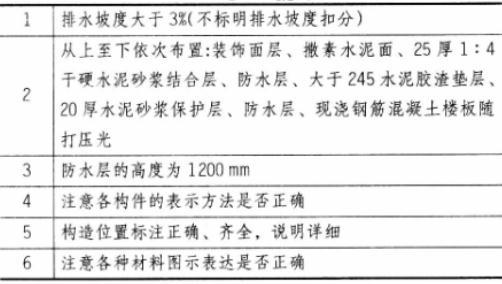

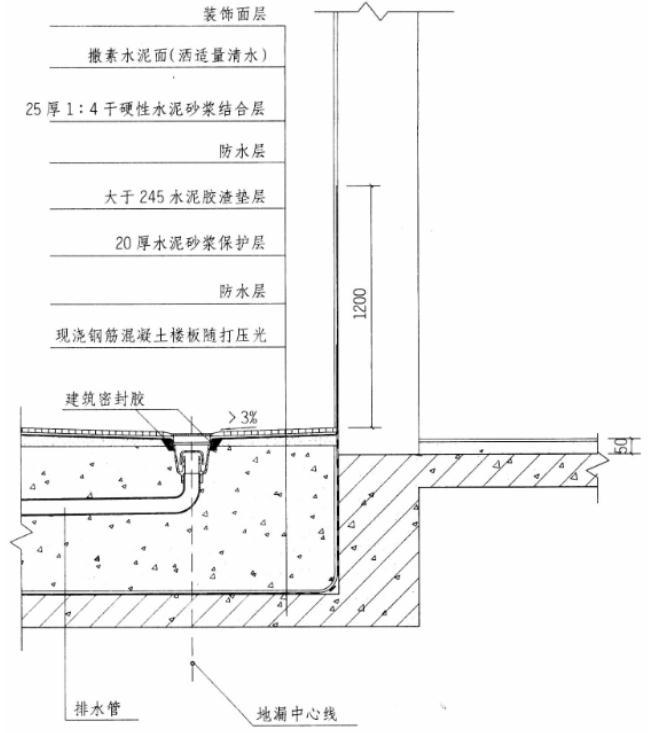

解析参考作图提示

转载请注明原文地址:https://www.tihaiku.com/jzgc/2535492.html

本试题收录于：建筑构造与详图作图题题库二级注册建筑师分类

建筑构造与详图作图题

二级注册建筑师
