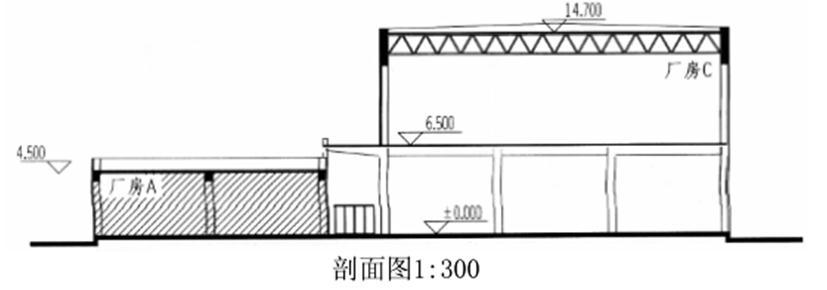

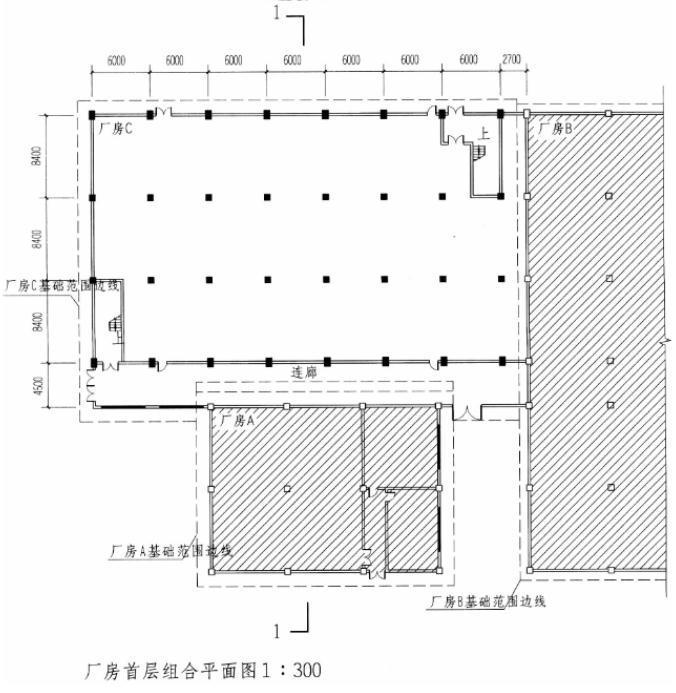

问题 设计条件 某厂区拟在原有两座厂房A、B处贴建一新厂房C，厂房均为钢筋混凝土框架结构。厂房C由两层车间和一层连廊组成，连廊屋顶采用悬挑结构，厂房A、B、C经连廊相互贯通。新旧厂房之间需设置变形缝，新旧厂房首层组合平面图及剖面图如图所示。 作图要求 在组合平面图和剖面图中，用短粗实线标明新旧建筑间墙体变形缝位置。在新建厂房C中的一层顶板开设一处长度为19 m，宽度为13m的洞口，该洞口范围内要求无梁、板、柱，根据结构合理性，在平面中用粗虚线绘出该洞口位置，并标明需去除的柱子。
选项
答案

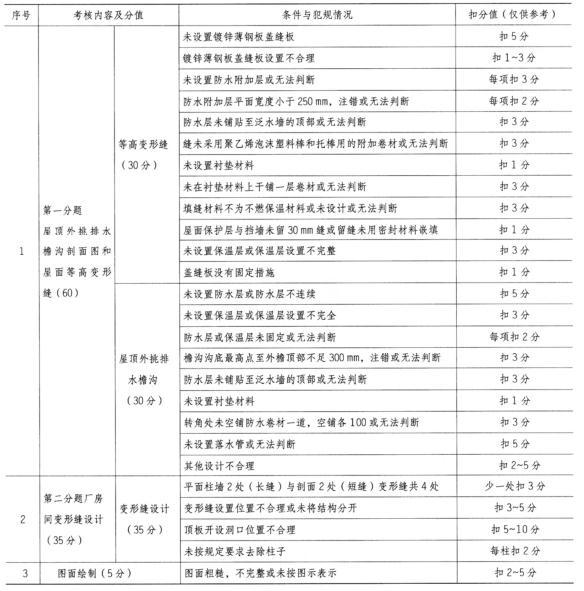

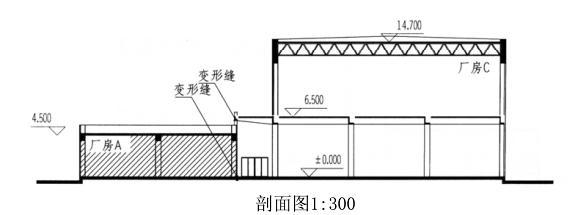

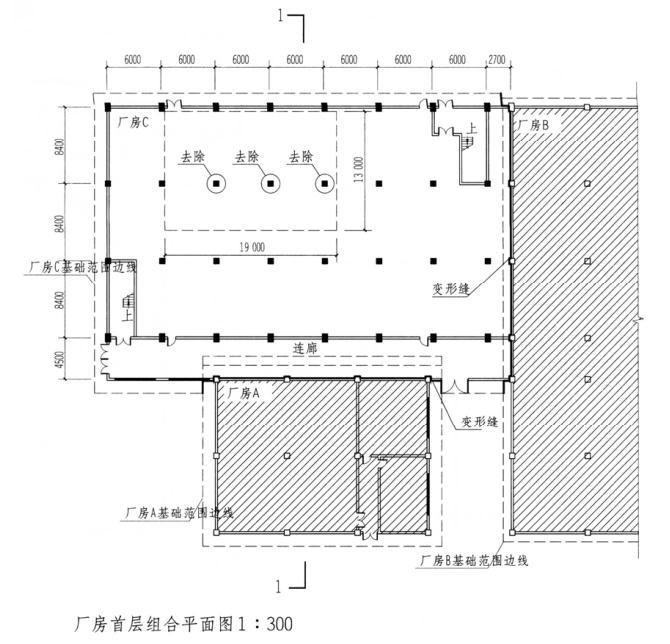

解析 参考作图提示
