设计条件与要求图中所示为集体宿舍洗浴间及盥洗间建筑平面图，用所提供的图例绘

最全题库2022-08-02 100

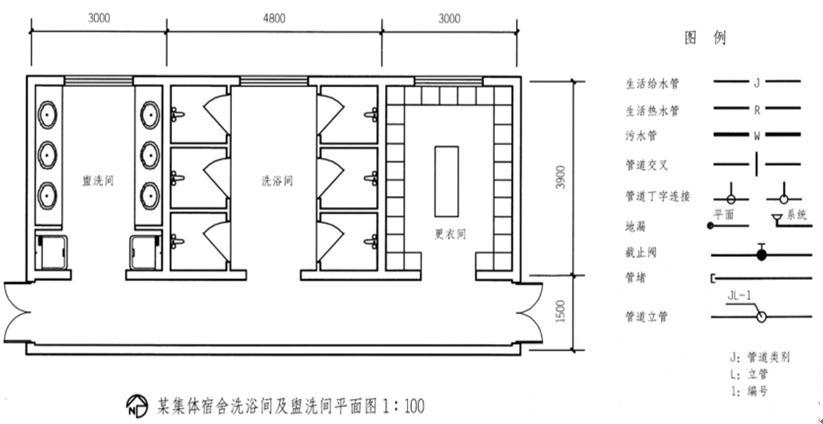

问题设计条件与要求图中所示为集体宿舍洗浴间及盥洗间建筑平面图，用所提供的图例绘出卫生间内给排水立管，冷热水、排水管道平面布置图，要求如下： 1.冷热水管上要求设进水阀门，盥洗间和洗浴间均设地漏。 2.排水管道敷设于下层天棚内，冷热水管道敷设于本层。 3.为节约用水，盥洗间只提供冷水。

选项

答案

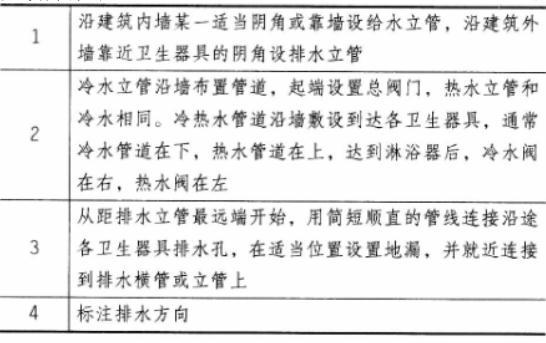

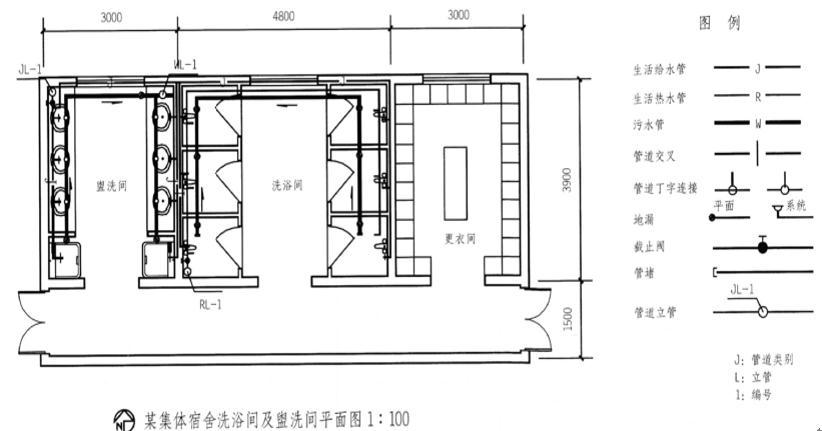

解析参考作图提示

转载请注明原文地址:https://www.tihaiku.com/jzgc/2535476.html

建筑构造与详图作图题
