设计任务图示为某一住宅的厨房及卫生间部分，请用所提供的图例所示符号绘出其给

资格题库2022-08-02 112

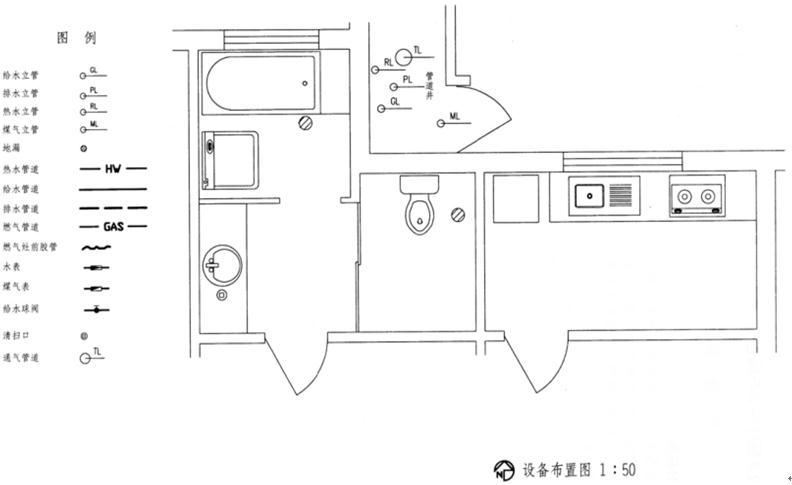

问题设计任务图示为某一住宅的厨房及卫生间部分，请用所提供的图例所示符号绘出其给排水、煤气、热水系统的布置图。计量表及总阀门安装在管道井内。

选项

答案

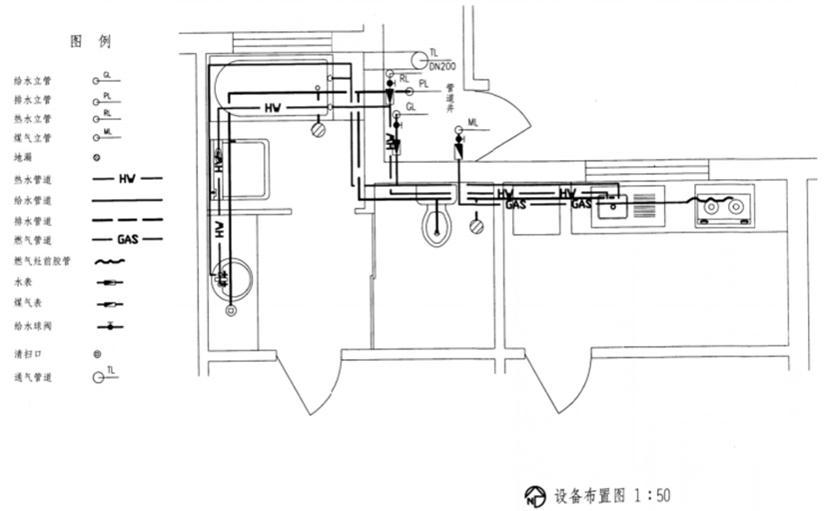

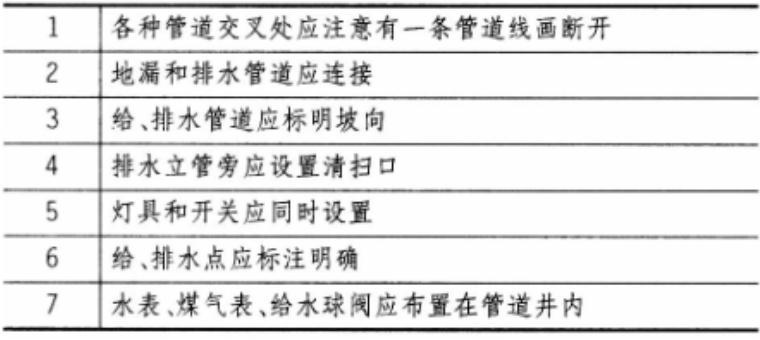

解析参考作图提示

转载请注明原文地址:https://www.tihaiku.com/jzgc/2535475.html

本试题收录于：建筑构造与详图作图题题库二级注册建筑师分类

建筑构造与详图作图题
