  3. 设计条件 在所示的场地内拟建小型诊所，内设急诊室、门诊室、处置室（建筑平面已

设计条件 在所示的场地内拟建小型诊所，内设急诊室、门诊室、处置室（建筑平面已

题库2022-08-02  79

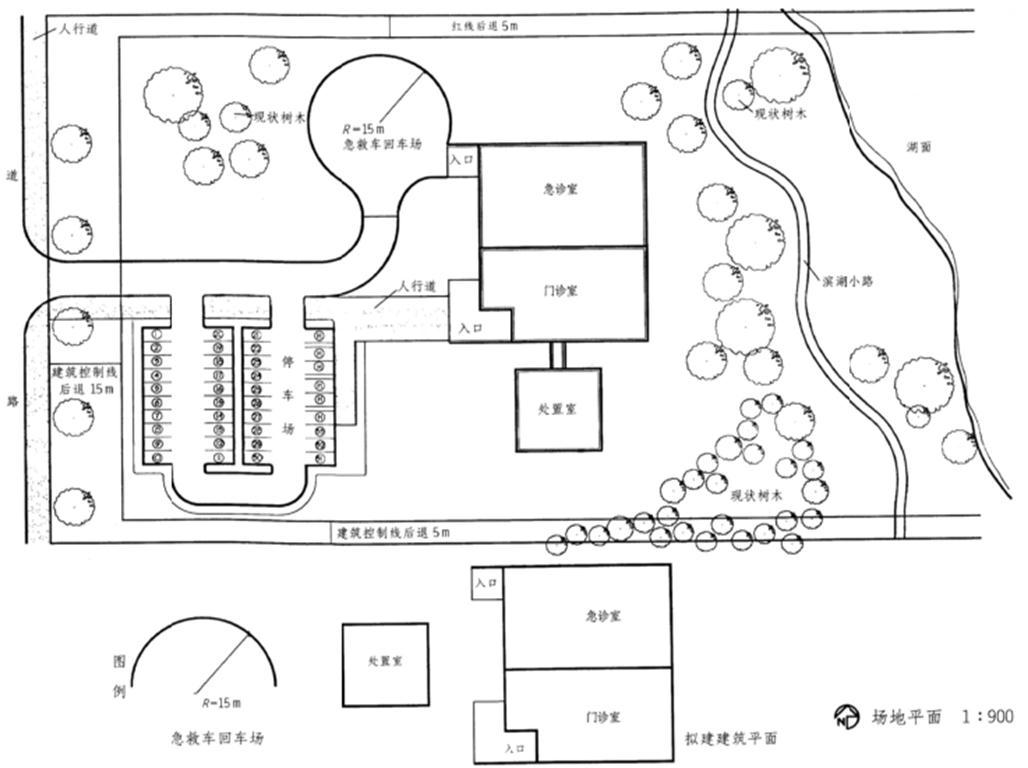

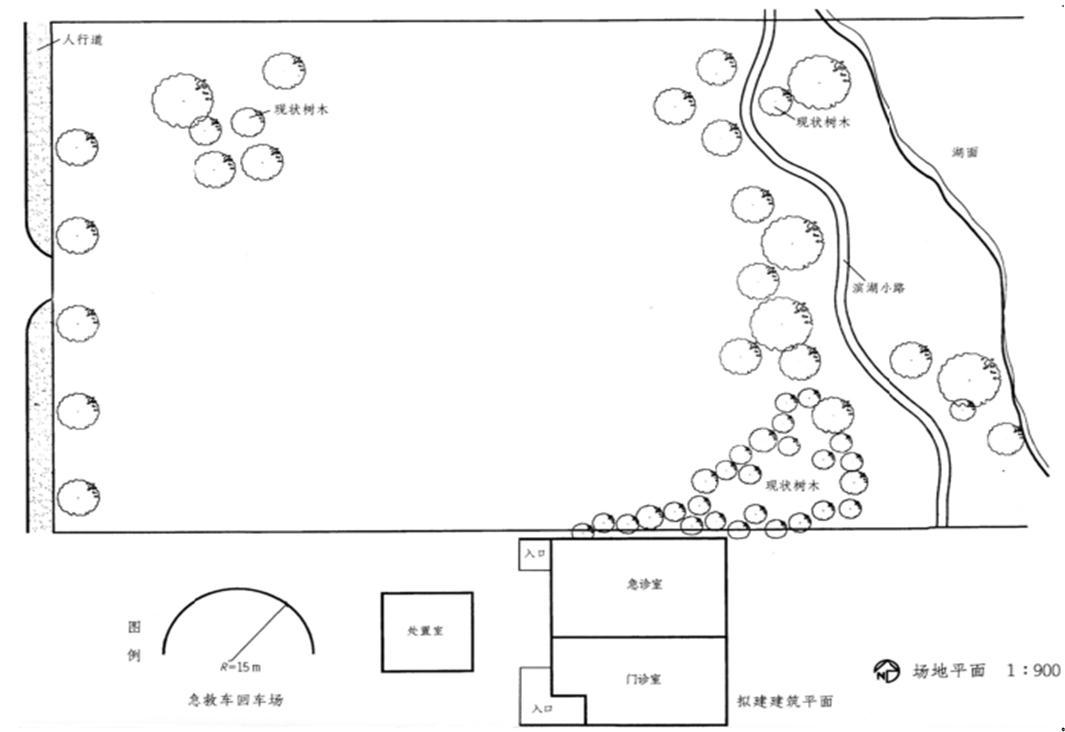

问题 设计条件 在所示的场地内拟建小型诊所，内设急诊室、门诊室、处置室（建筑平面已给定，且不可旋转）、停车场和急救车回转场地。 1.场地规划应满足红线后退要求，西侧15m；南北两侧各5m。 2.单体建筑间应用连廊连接起来。 3.急救车、小汽车车位与急诊入口靠近。 4.设必要的人行道。 5.停车场至少安排35个车位，其中包括5个无障碍车位。 6.保留现状树木。 设计任务 在给定的平面图上绘制、标注说明场地范围的内容。 1.设置急诊室、门诊室和处置室。 2.绘出从场地入口到门诊室入口的人行道。 3.用数字符号标注停车位。
选项
答案

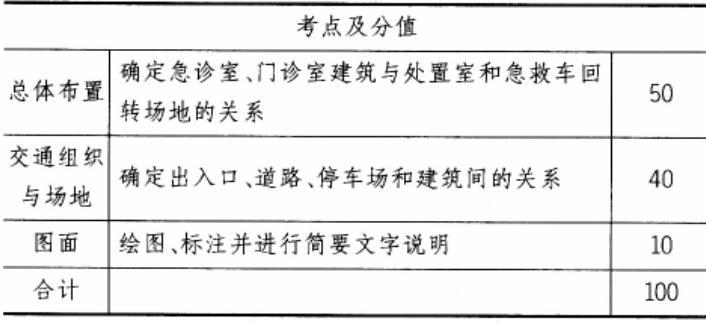

解析 作图提示 1.确定急诊室、门诊室建筑与处置室和急救车回转场地的关系。 2.确定出入口、道路、停车场和建筑间的关系。 3.使用草图进行关系分析。 4.适当调整，符合设计要求。 5.绘图、标注并简要说明。 参考评分标准
