设计条件 某旅游区临水凸地地形见地形图。绿地内有树高12m的高大乔木群、30

admin2022-08-02  107

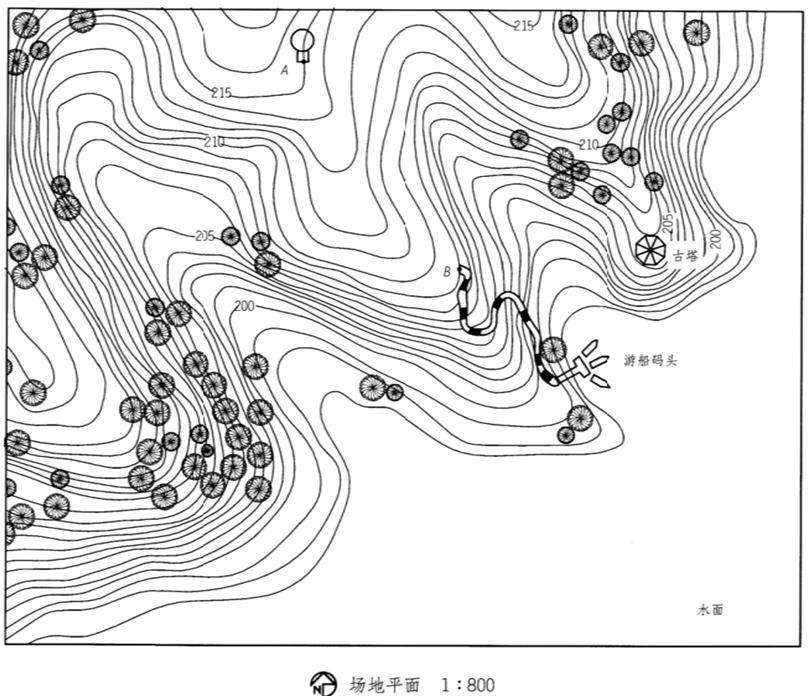

问题 设计条件 某旅游区临水凸地地形见地形图。绿地内有树高12m的高大乔木群、30m高的古塔、游船码头、石阶及石刻景点。 设计要求 在现有地形条件下选址，修建8m×8m的正方形观景平台一处；设计连接石刻景点A点至石阶最高处B点的山道。 ●观景平台选址要求 1.海拔高程不低于200m。 2.平台范围内地形高差不超过1m，且应位于两条等高线之间。 3.平台中心点面水方向水平视角900范围内应无景物遮挡。 ●道路设计要求 1.选择A点与B点间最近路径。 2.相邻等高线间的道路坡度要求为1:10。 作图要求 1.按此比例用实线绘出8m×8m观景平台位置。 2.用细实线或虚线绘出900水平视角的无遮挡范围。 3.用点画线绘出A点至B点道路中心线。
选项
答案

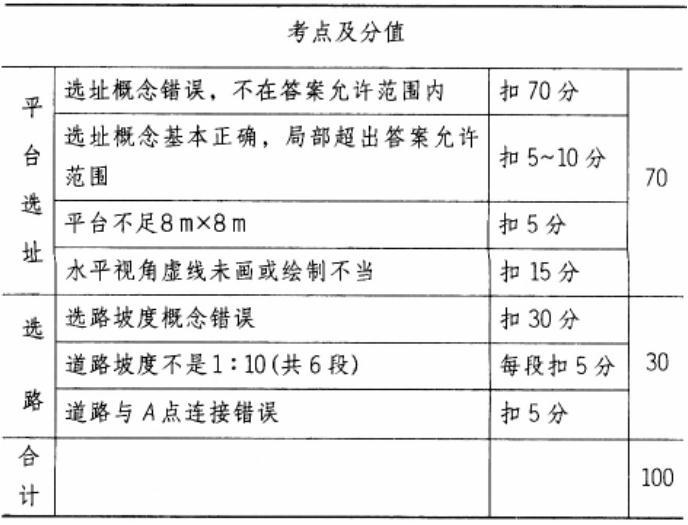

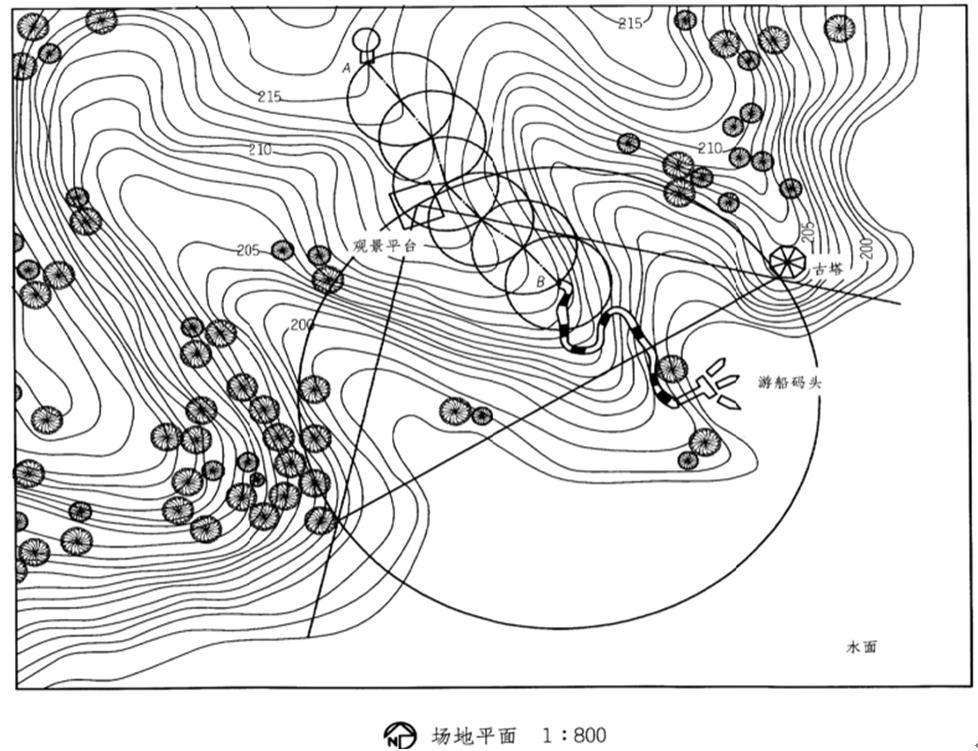

解析 作图提示 1.根据观景平台选址的要求，选址应位于海拔高程212与213之间。 2.平台8m×8m，且平台中心点位于以古塔最西侧和乔木群最东侧两点为直径的圆上，即能满足平台中心点面水方向水平视角900范围内应无景物遮挡的要求，并绘出水平视线。 3.根据道路坡度要求1:10，其水平距(d):d=h÷i=1÷10%=10(m) 4.以d为半径，自A点开始向B点依次截取各等高线定点。 5.由于每次截取时往往为两点，所以选择最短线路方向直接连线即可。 参考评分标准
