  3. 设计条件 绘制高差为5m的台地等高线、边坡界线以及1-1竖向场地剖面。

设计条件 绘制高差为5m的台地等高线、边坡界线以及1-1竖向场地剖面。

最全题库2022-08-02  118

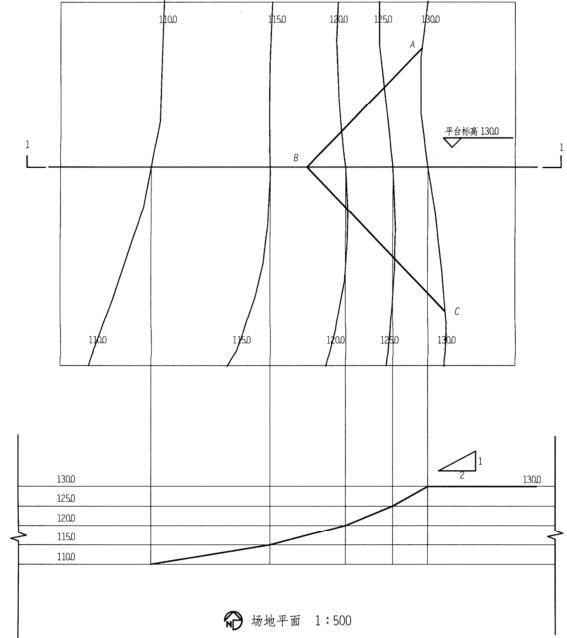

问题 设计条件 绘制高差为5m的台地等高线、边坡界线以及1-1竖向场地剖面。 设计要求 在某处人工削平的台地土坡上，如图所示，添加一个平面为直角三角形的人工土台，台顶标高130m。人工土台坡度为1:2，1-1剖面坡度也为1:2。
选项
答案

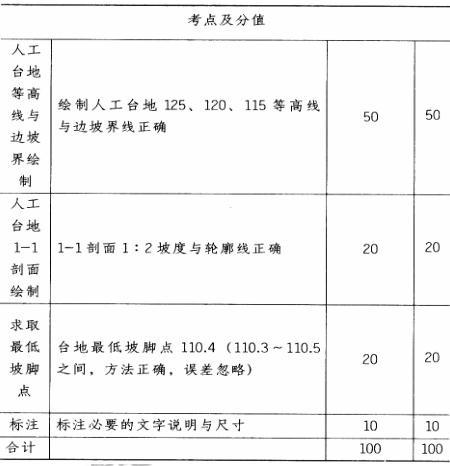

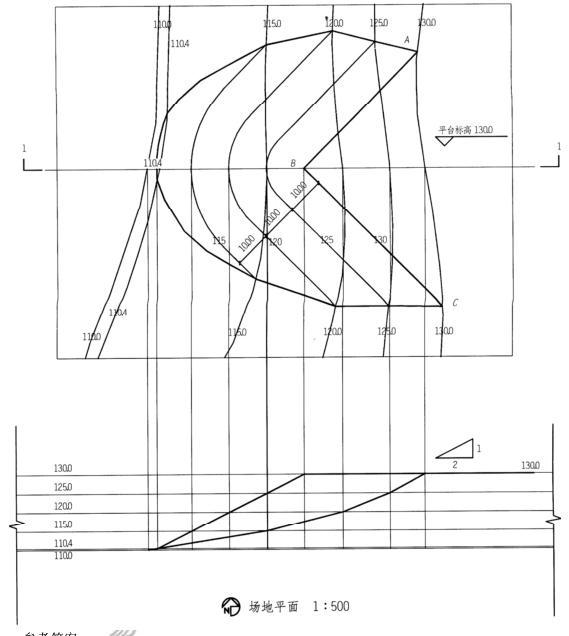

解析 作图提示 1.按1:2坡度，做水平距为10m的125、120、115标高的两个坡面上台地等高线，分别与相应的原等高线相交。 2.以台地直角顶点B为圆心，以10m、20m、30m为半径画弧，分别与125、120、115标高的两个坡面上台地等高线相连。完成台地等高线绘制。 3.经过分析判断，坡脚将在原标高110与115的等高线间，用等高线1m插入法求取台地与原坡地等高线114、113、112、111边坡点。 4.从1-1剖切线上台地等高线标高点做垂线与台地等高线水平线相交各点，即均在1:2台地1-1剖切线上，向下直线自然延伸与原等高线相交求得台地最低坡脚点110.4（用等高线0.1m插入法或尺规量得，110.3～110.5之间，方法正确，误差忽略），完成台地1-1剖面。 5.通过台地最低坡脚点110.4向上做垂线，得到平面最低坡脚点。连接平面各点即为台地边坡界线。 参考评分标准
