设计题目：某职工医院扩建设计要求设计任务 1.概况：该医院位于远

免费题库2022-08-02 28

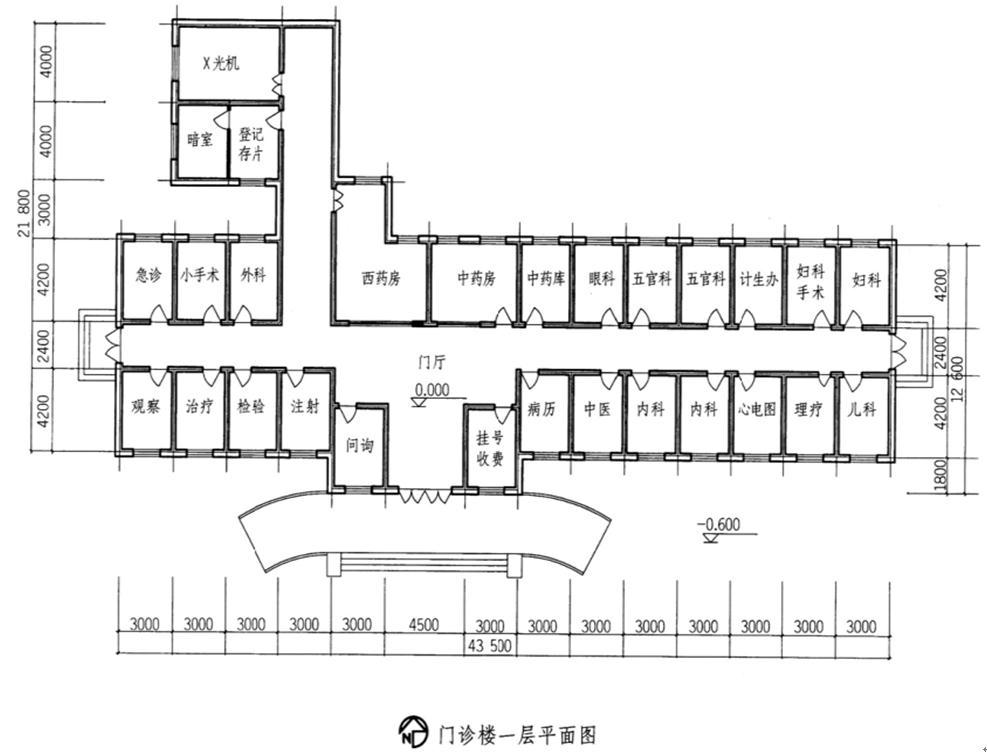

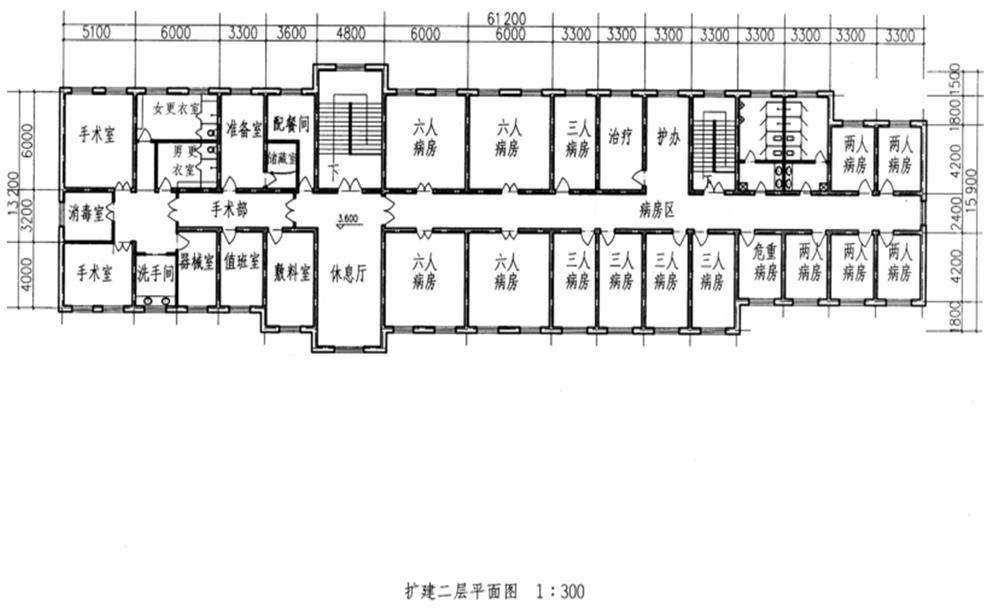

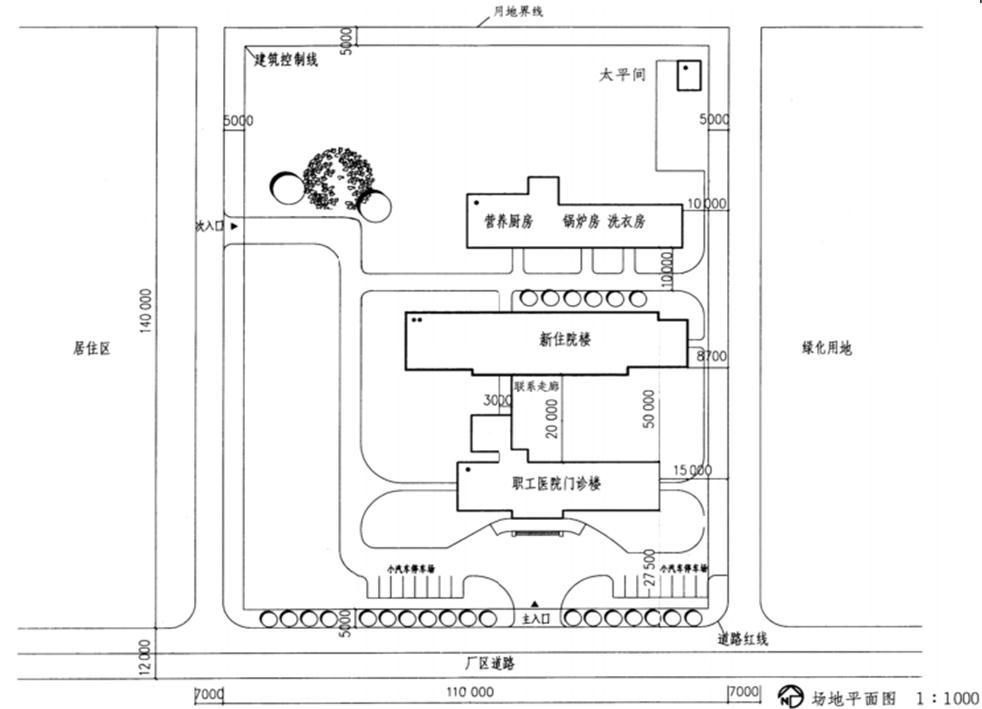

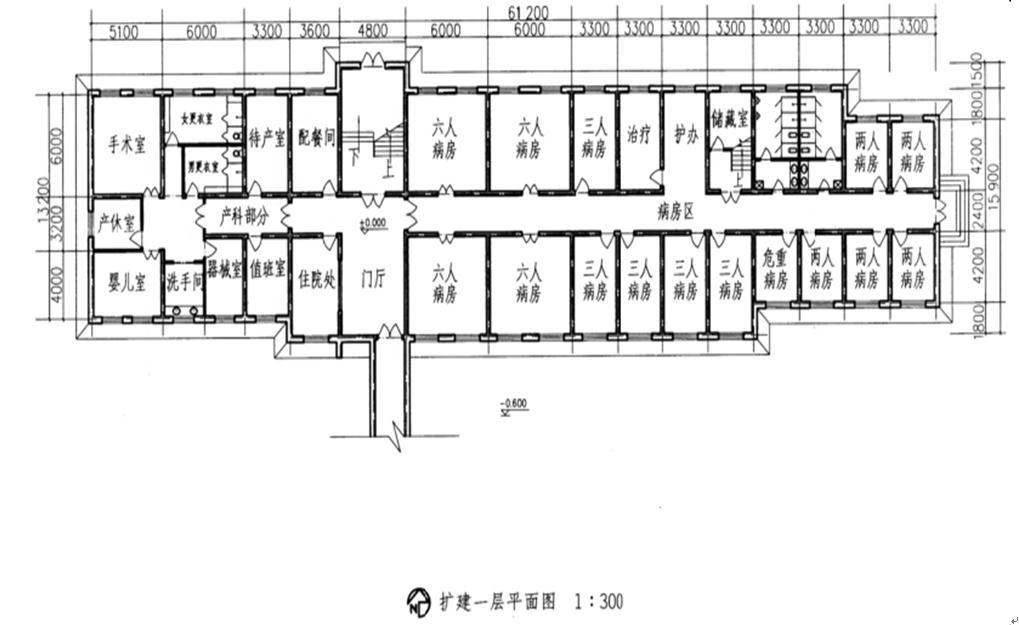

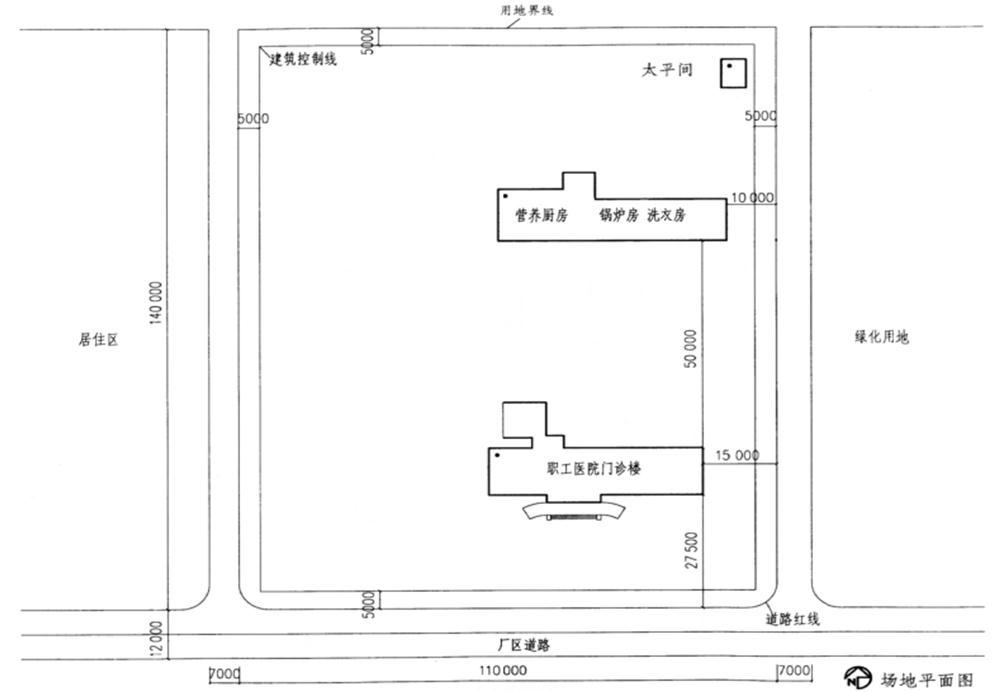

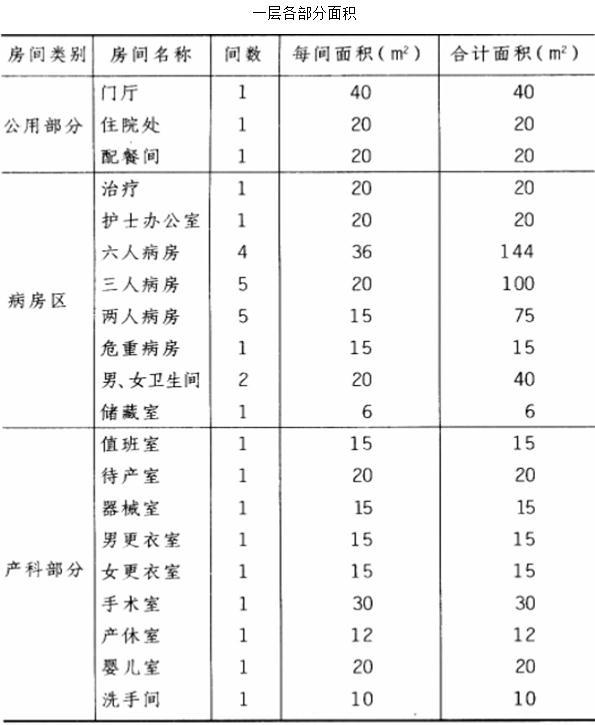

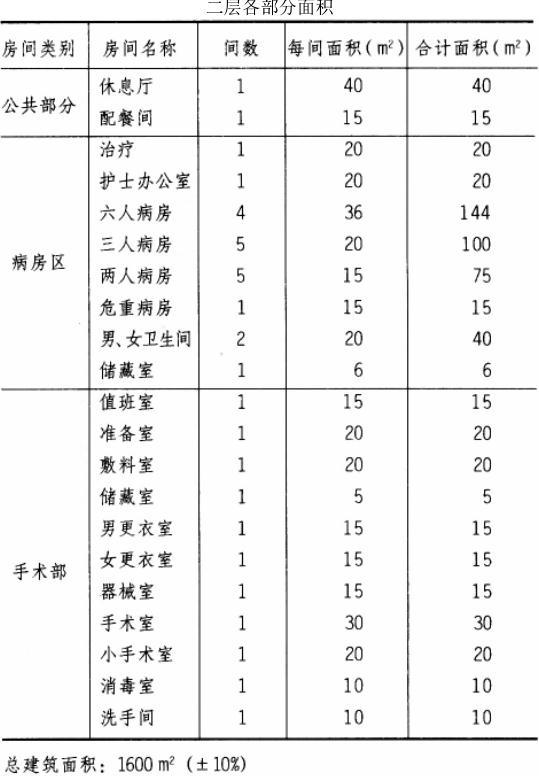

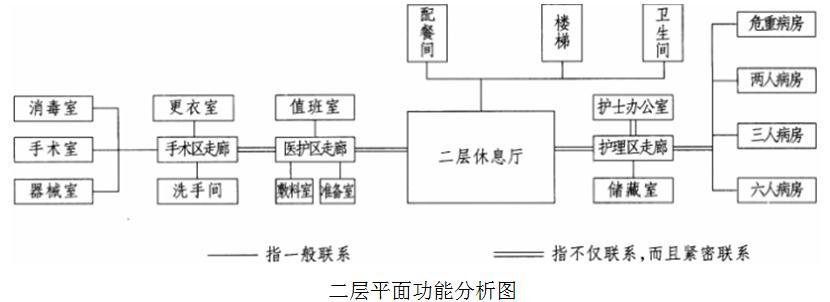

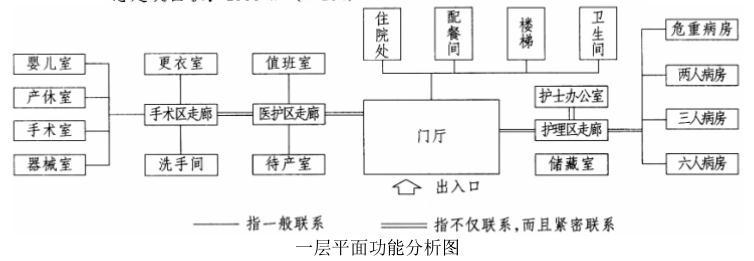

问题设计题目：某职工医院扩建设计要求设计任务 1.概况：该医院位于远离市区的某大型企业厂区内，早年已建成门诊楼一幢约530㎡，平均每日接纳门诊病人300人次。根据总体规划要求：逐年投资，有计划地逐步改建扩建，分期实施，形成一个完善的100张病床规模的厂职工中心医院。经过对门诊用房的调整，现拟增加一般手术室、妇产科手术室和100张病床用房。原有门诊楼为单层平房建筑，因地基基础条件不允许增加层数，扩建只能另建。本题任务是为病房与手术室扩建两层楼，要求与门诊楼紧密相连，并考虑与锅炉房、洗衣房、食堂联系方便。扩建的总体布局要求考虑建筑日照间距和自然通风要求。2.扩建建筑的组成房间见表。设计要求 1.每个护理单元用房（本期扩建两层共两个护理单元）50张病床。 2.通行的室内走廊净宽不应小于2.1m，病房疏散楼梯间应为封闭式楼梯间。 3.病房的病床布置应平行于采光窗墙面，单排的一般不超过3床，双排不超过6床，平行两床净距不小于0.8m，靠墙的床同墙面净距不小于0.6m，单排病床床头走道净宽不小于1.1m，双排病床床头走道净宽不小于1.4m，重病房宜靠近护士室并不超过两床。4.护士室以开敞房间与护理单元走廊相通，到重病房距离不超过30m并与治疗室以门相连。5.配餐室应设餐车入口。6.护理单元盥洗室和厕所内男、女大便器各两个，小便器两个，盥洗水池和淋浴器各两个。7.妇产科手术室与普通手术室的更衣休息室含护士工作、换鞋、男女更衣室各一小间，厕所兼淋浴室一小间，洗手间宜靠近手术室且每间不少于两个洗手水嘴。图纸要求 1.在所给总平面图中绘出扩建建筑的位置、道路、绿化布置，标注与原有建筑的关系、尺寸，比例尺1:1000。 2.绘出扩建建筑一、二层平面图（护理单元可只绘一个），比例尺1:300，表示墙、柱、门窗洞口、台阶和门的开启方向，并注明各房间名称，标出开间、进深和总尺寸，计算出扩建总面积（轴线面积）。提示 1.普通手术室或妇产科手术室与其他辅助房间平面组合可参照下页图示。 2.洗手间宜以开敞房间与走廊相连，洗手间、器械室、储藏室均有弹簧门与手术室相通。 3.为了方便处理房间开间和进深，首层一端布置产科，另一端布置一个护理单元(50张病床)，在二层一端布置普通手术室，另一端同样布置一个护理单元为宜。 4.已建成的门诊楼平面如图所示，要求与扩建部分有走廊相接。
