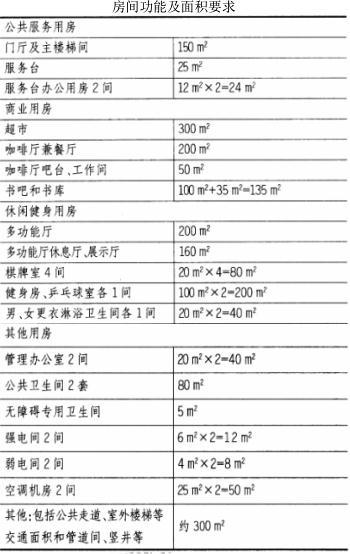

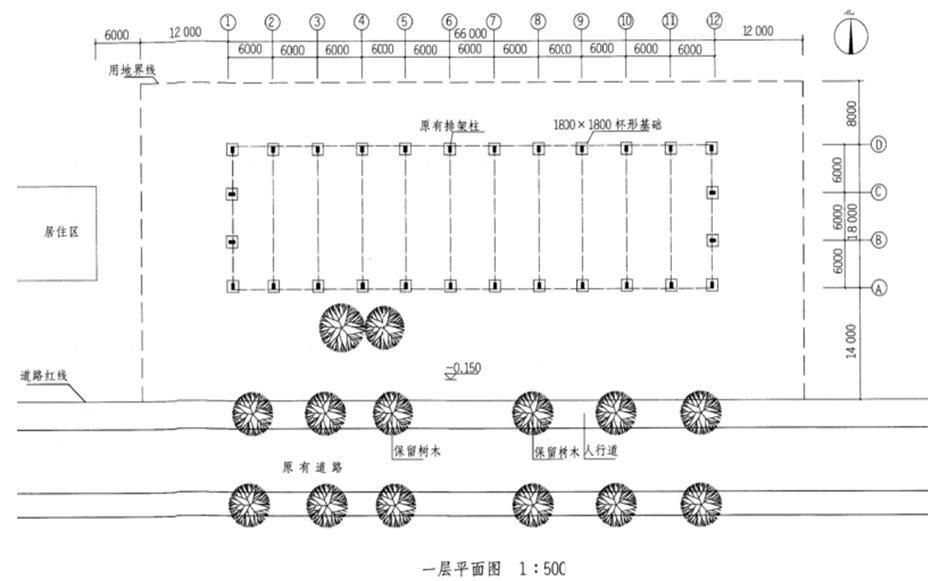

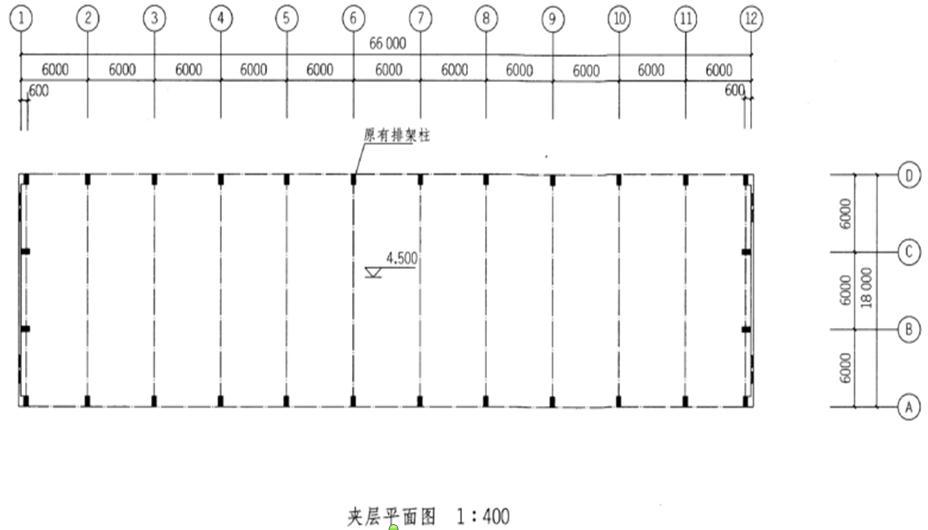

设计题目:单层工业厂房改建社区休闲中心设计 任务要求 1.原有单层工业厂房为预制钢筋混凝土排架结构,屋面为薄腹梁大型屋面板体系,梁下净高10.5m,室内外高差0.15m。原厂房南北外墙体拆除,仅保留东西山墙及外窗。 2.拟利用原厂房内部空间改建为两层社区休闲中心。二层楼面标高为4.5m。改建规模和内容改建后一层平面面积约1100㎡,二层平面面积约950㎡(房间面积均按轴线计算,允许误差±10%)。 设计要求 1.总平面要求 在用地范围内设置入口小广场以及连接出入口的道路,在出入口附近布置四组自行车棚,原有道路和行道树保留。 2.改建要求 原厂房排架柱和杯形基础不能承受二层楼面荷载,必须另行布置柱网,允许在原厂房东西山墙上增设门窗。 3.功能空间要求 主出入口门厅要求形成两层高中庭空间,多功能厅为层高大于5.4m的无柱空间,咖啡厅和书吧应毗邻布置并能连通。 4.交通要求 主楼梯结合门厅布置;次楼梯采用室外楼梯,要求布置在山墙外侧。主出入口采用无障碍入口,在门厅适当位置设一部无障碍电梯。 5.其他用房要求 空调机房和强、弱电间应集中布置,上下层对应布置。在一层设置独立的无障碍专用卫生间。图纸要求 1.在要求的试卷上,按比例合并绘制总平面图及一层平面图一页,另一页绘制二层平面图。 2.总平面图要求绘制道路、广场、各出入口、绿地及自行车棚。 3.一层及二层平面图按照设计条件和设计要求绘制。 4.平面图要求绘出墙体(双实线表示)、柱、门、窗、楼梯、台阶、坡道、服务台、吧台等, 卫生间要求详细布置。5.在需要采用防火门、防火窗的位置,选用并标注其相应的门窗编号: 甲级防火门 FM甲 甲级防火窗 FC甲 乙级防火门 FM乙 乙级防火窗 FC乙 丙级防火门 FM丙 丙级防火窗 FC丙
选项
答案

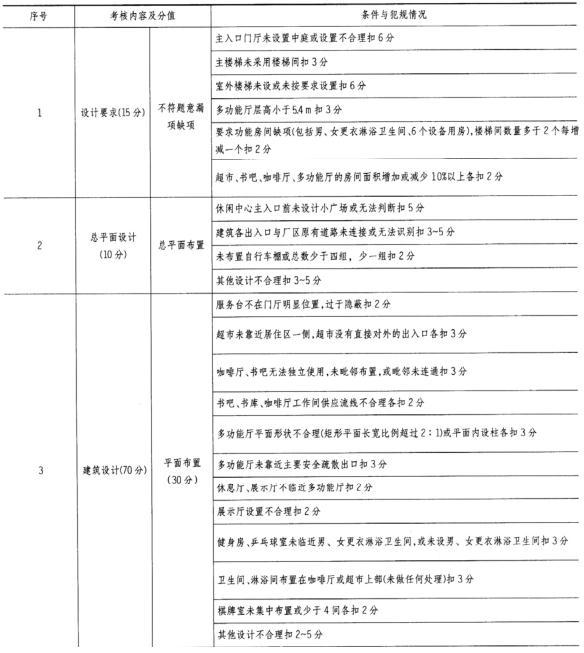

解析

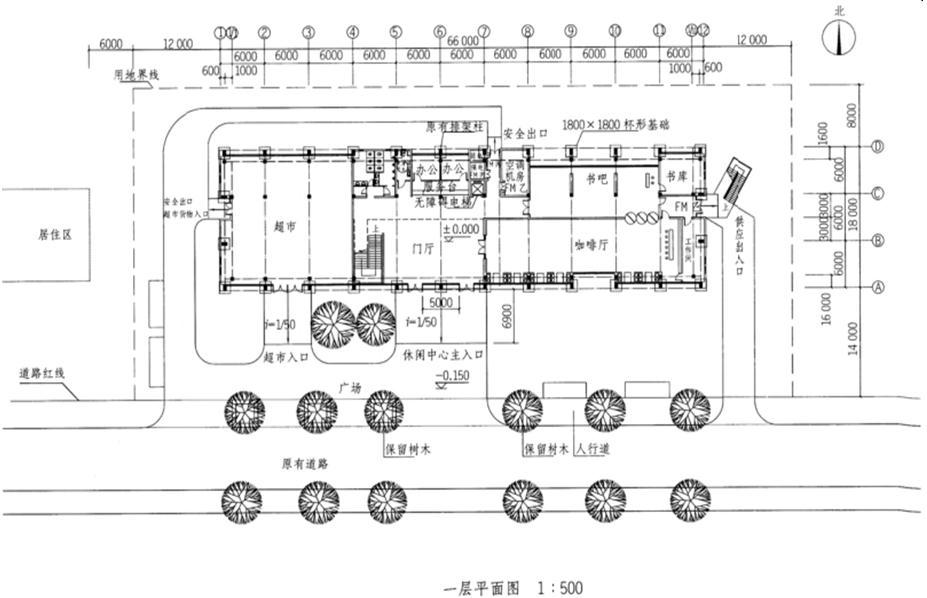

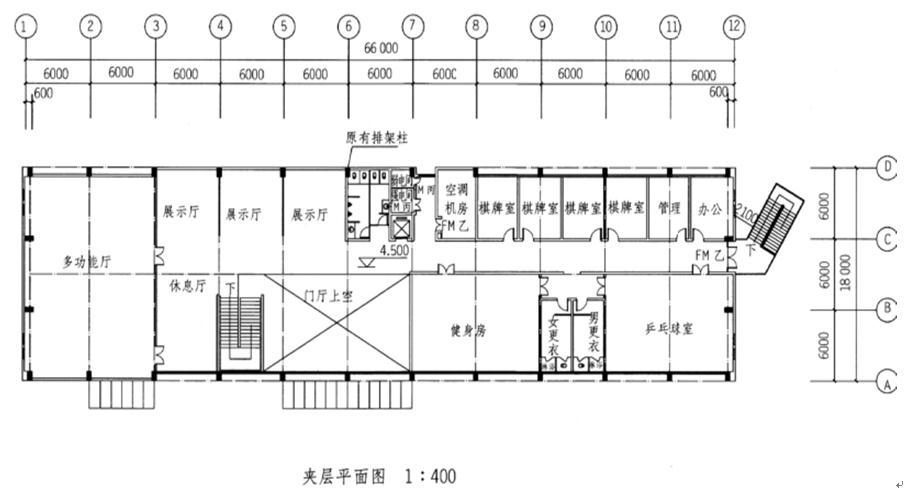

参考作图提示

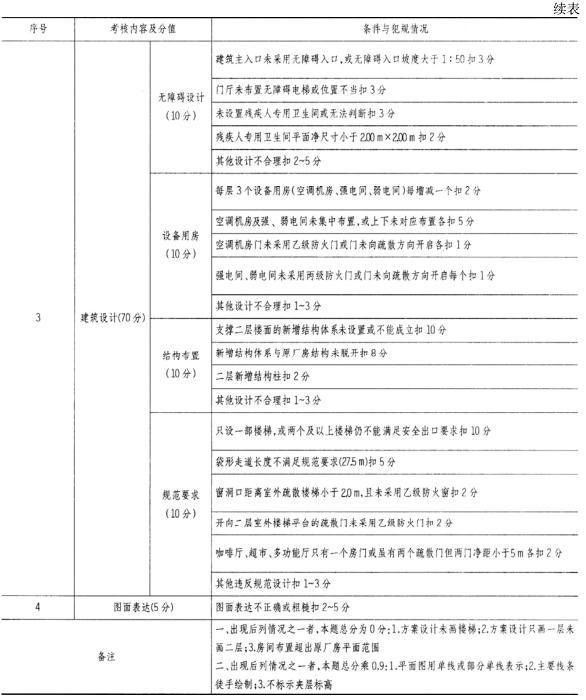

续表
