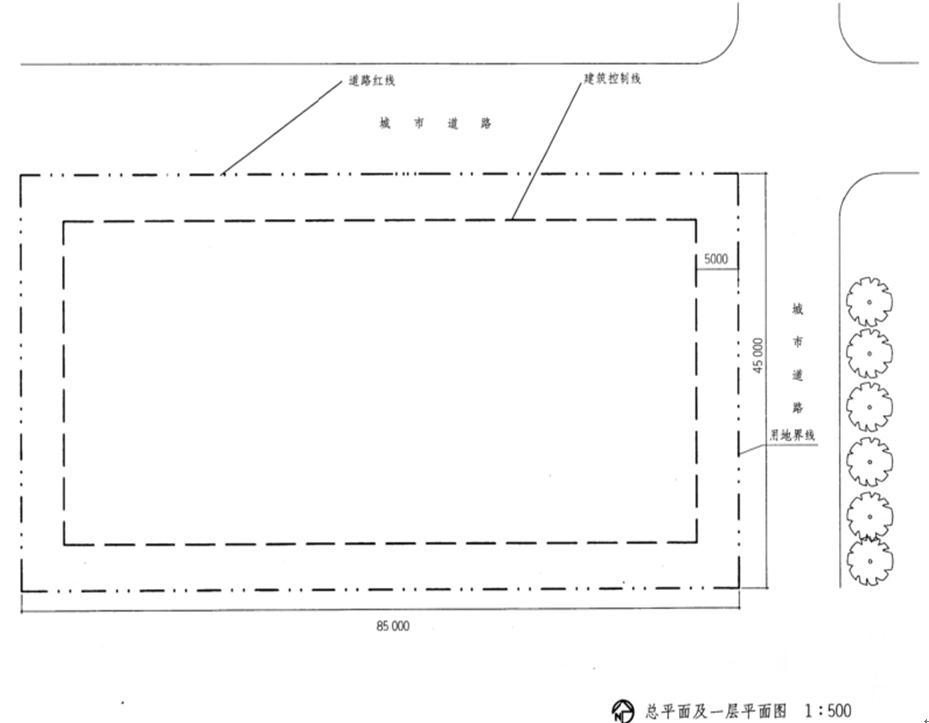

问题 设计题目：老年公寓设计任务 某市开发商拟建一栋老年公寓。基地北侧、东侧为城市道路。具体情况如图所示。布置停车位4个（2个普通车位，3m×6m；2个无障碍车位，4.5m×6m）。布置道路、绿化。 设计要求 1.设置普通居室22间，无障碍居室2间(3.9m×7.8m)，全部居室要求朝南。 2.公共使用及辅助使用房间内容与面积： (1)一层房间：大厅60㎡接待室15㎡办公室20㎡活动室80㎡餐厅100㎡ (2)二层房间：棋牌室80㎡书画室100㎡ (3)每层设：休息室15㎡值班室15㎡被服室15㎡ 卫生间每层40㎡（男、女各20㎡，布置厕位）储藏室 自定 3.总建筑面积：1200㎡(±10%) 4.总平面与一层平面一起布置。比例：1:500 二层平面图 1:300 5.其他 建筑面积一律按轴线尺寸计算； 绘图、文字一律用墨线（不得徒手草绘），应工整清晰。
选项
答案

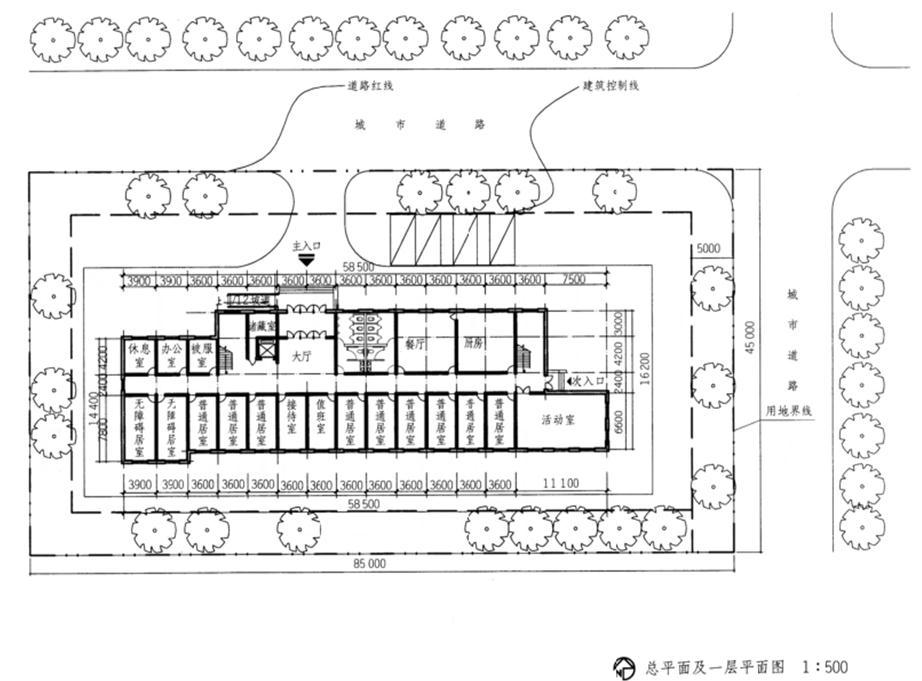

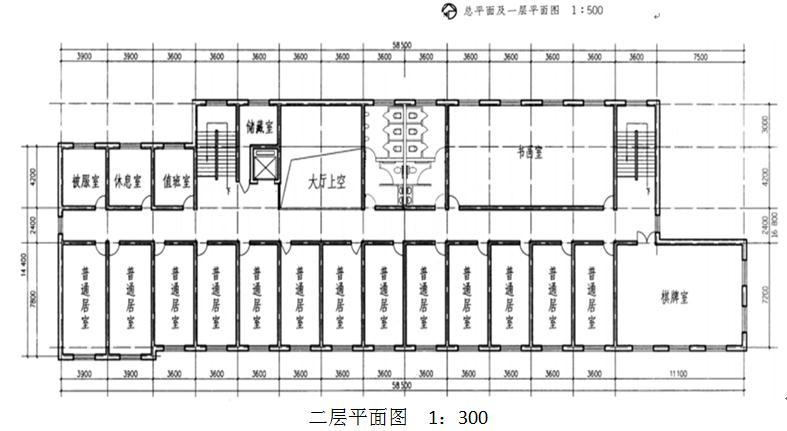

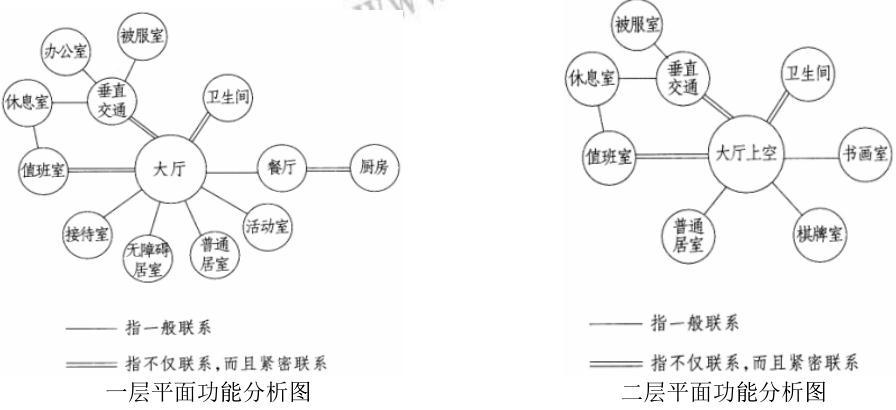

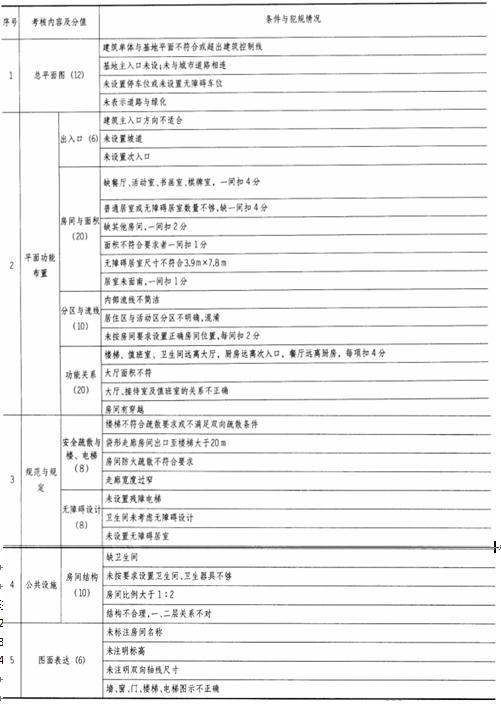

解析 参考作图提示注：1.一层与总图结合绘制。 2.只画一层未画二层不予评分。 3.每个序号范围内扣分之和不得超过该项分值。 4.徒手作图不予评分。
