  3. 图示桁架的零杆数量是（　　）。 A.2 B.3 C.4 D.5

图示桁架的零杆数量是（　　）。 A.2 B.3 C.4 D.5

题库2022-08-02  260

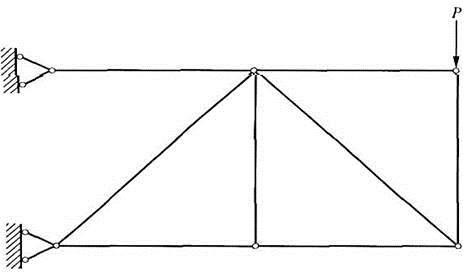

问题 图示桁架的零杆数量是（　　）。A.2B.3C.4D.5
选项 A.2
B.3
C.4
D.5
答案 A
解析 桁架的零杆个数判断方法：①一节点上有三根杆件，如果节点上无外力作用，其中两根共线，则另一杆为零杆；②一节点上只有两根不共线杆件，如果节点上无外力作用，则两个都为零杆；③一节点上只有两根不共线杆件，如外力与一杆件共线，则另一杆为零杆。
根据③可得，外力作用节点处的横杆为零杆；根据①可得，中间节点处的竖杆为零杆。因此，桁架一共有2个零杆。
