结构各杠杆相同，其弯矩图形状所对应的受力结构是（　　）。

admin2022-08-02 56

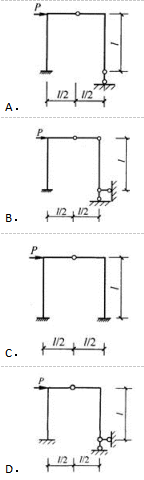

问题结构各杠杆相同，其弯矩图形状所对应的受力结构是（　　）。

选项

答案 D

解析 A图和B图右半部分是附属部分，ABC左半部分是主体部分。作用在主体部分的荷载，对附属部分不会产生内力。故都不受力，没有弯矩。C图的右下角是固定端支座，此处应当有反力偶产生的弯矩，且为对称结构受反对称荷载，弯矩图应该是反对称的。
