图示结构，C点的弯矩值是（　　）。 A.Pl/2 B.Pl/4 C.Pl

考试题库2022-08-02 67

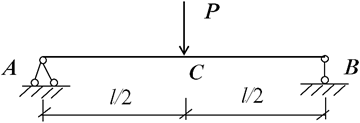

问题图示结构，C点的弯矩值是（　　）。

A.Pl/2B.Pl/4C.PlD.2Pl

选项 A.Pl/2
B.Pl/4
C.Pl
D.2Pl

答案 B

解析取整体平衡，对A点取矩，设支反力FB向上，可得：由ΣMA＝0，即：FB×l＝（l/2）×P。得，FB＝P/2。截断C处截面，只考虑右侧部分，根据静力条件可得C处弯矩：MC＝FB×l/2＝Pl/4。
