图示结构，杆1的内力是（　　）。 A.0 B.P/2 C.P D.3P/

练习题库2022-08-02 69

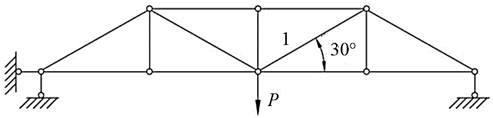

问题图示结构，杆1的内力是（　　）。

A.0B.P/2C.PD.3P/2

选项 A.0
B.P/2
C.P
D.3P/2

答案 C

解析根据结构力学的结论：对称桁架在对称荷载作用下，对称杆的内力大小相等、受力性质相同。位于对称轴线上的无载“K”形节点荷载为P。由此可得，两侧斜杆的竖向分力均为P/2，杆件1的内力值为：（P/2）/sin30°＝P。
