图示结构剪力示意图正确的是（截面左侧向上及截面右侧向下为正，反之为负）（　　）。

练习题库2022-08-02 70

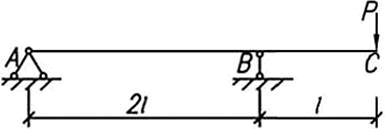

问题图示结构剪力示意图正确的是（截面左侧向上及截面右侧向下为正，反之为负）（　　）。

选项

答案 C

解析首先根据静力平衡方程，计算出支座A的竖向反力向下，因此AB段的剪力为负值，且相等。排除B项；根据荷载集度q与剪力的关系可知，q为剪力图的斜率，本题梁端为集中荷载，荷载集度q＝0，因此BC段剪力图为直线，剪力为正值且相等，排除AD项，选择C项。
