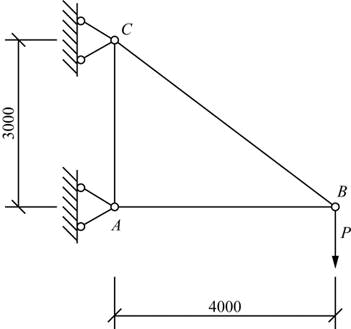

问题图示结构，杆件BC的内力是（　　）。

A.4P/3（拉力）B.4P/3（压力）C.5P/3（拉力）D.5P/3（压力）

选项 A.4P/3（拉力）
B.4P/3（压力）
C.5P/3（拉力）
D.5P/3（压力）

答案 C

解析该结构为一次超静定结构，由于支座都是固定支座，因此AC杆内力为零。对于BC杆，采用结点法对B结点进行受力分析，根据竖向受力平衡FBC×3/5－P＝0，解得：FBC＝5P/3（受拉）。
