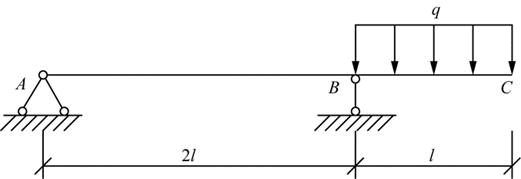

图示结构剪力示意图正确的是（　　）。

练习题库2022-08-02 70

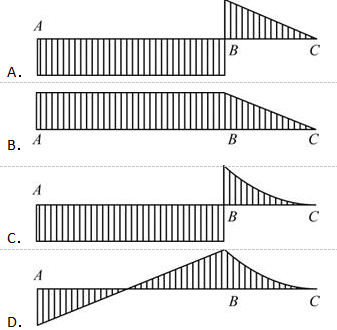

问题图示结构剪力示意图正确的是（　　）。

选项

答案 A

解析解析：首先根据静力平衡方程，计算出支座A的竖向反力向下，因此AB段的剪力为负值，且相等。然后根据荷载集度q与剪力的关系可知，q为剪力图的斜率，即剪力为斜线。
