图示结构的弯矩图，正确的是（　　）。

练习题库2022-08-02 49

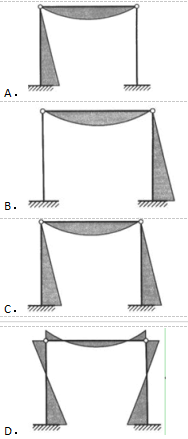

问题图示结构的弯矩图，正确的是（　　）。

选项

答案 C

解析首先分析横梁，在均布荷载作用下，横梁的两端铰接，故横梁的弯矩图为一段分布在梁下方的二次抛物线；然后将作用在节点处集中力分为一对对称荷载和一对反对称荷载。结构在对称荷载作用下，只有横梁产生内力；在反对称荷载作用下，柱子的弯矩图为一条斜直线，呈反对称分布。
