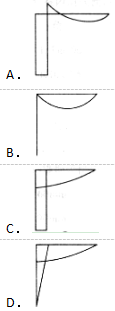

图所示结构在荷载作用下的弯矩图正确的是（　　）。

考试题库2022-08-02 106

问题图所示结构在荷载作用下的弯矩图正确的是（　　）。

选项

答案 B

解析取整体作为研究对象，根据力的平衡，水平支座反力为零，竖直杆没有剪力，所以竖直杆的弯矩为零，水平杆的弯矩图相当于在均布荷载下的简支梁。所以弯矩图应为B项。
