问题 下图所示的四对弯矩图和剪力图中，可能同时出现的一对是(  )。A.B.C.D.
选项 A.B.C.D.
答案 A

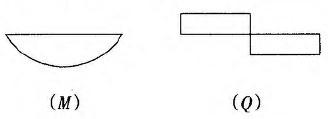

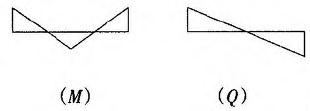

解析 A、B图弯矩图为曲线，因此可确定其承受均布荷载，其剪力图应为斜线，所以A正确，B错误；C图弯矩图上的尖角可确定其承受集中荷载，其剪力图应有突变，故可排除C；D图弯矩图无变化，其剪力图为应零。
