场地设计 设计条件 某企业拟在厂区西侧扩建科研办公生活区，用地及周边环境如右

admin2022-08-02  59

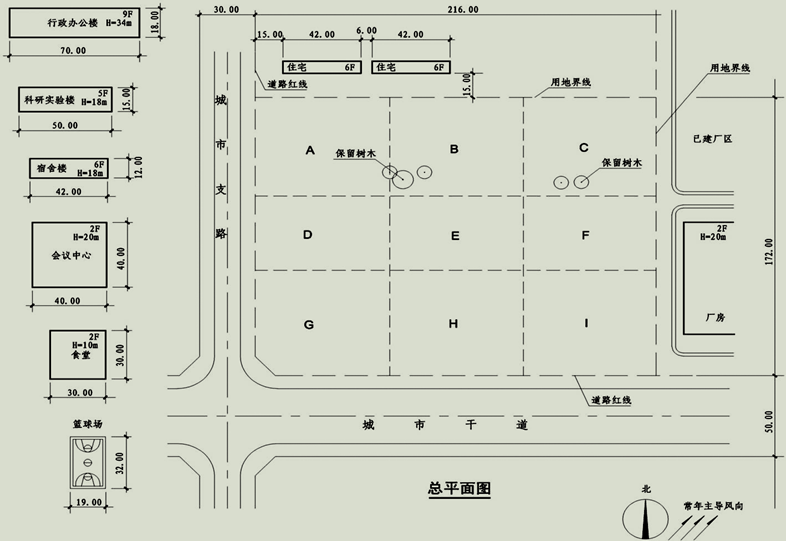

问题 场地设计设计条件某企业拟在厂区西侧扩建科研办公生活区，用地及周边环境如右图所示。l?拟建内容包括：1.?建筑物： （1）行政办公楼一栋； （2）科研实验楼三栋；（3）宿舍楼三栋； （4）会议中心一栋；?? （5）食堂一栋。2.?场地：? （1）行政广场，面积5000㎡。？？（2）为行政办公楼及会议中心配建机动车停车场，面积> 1800㎡。？？（3）篮球场三个及食堂后院一处。建筑物平面形状、尺寸、高度及篮球场形状、尺寸见下图。任务要求1.建筑物后退城市干道道路红线>20米，后退城市支路道路红线>15米，,后退用地界线10米。2.当地宿舍和住宅的建筑日照间距系数为1.5，科研实验楼间距系数为1.0。3.科研实验楼在首层设连廊，连廊宽6米。4.保留树木树冠的投影范围内不得布置建筑物及场地；沿城市道路交叉口位置宜设置绿化。5.各建筑物均为正南北向布置，平面形状及尺寸不得变动。6.防火要求：（1）厂房的火灾危险性分类为甲类，耐火等级为二级。（2）拟建高层建筑耐火等级为一级，拟建多层建筑耐火等级为二级。l?根据设计条件绘制总平面图，画出建筑物、场地并标注其名称，画出道路及绿化。l?标出扩建区主、次入口并用▼表示。l?标注满足规划、规范要求的相关尺寸，标注行政广场面积及停车场面积。l?根据作图结果，在下列单选题中选择一个对应答案并用铅笔将所选选项的字母涂黑（例如 [A]…… [B]…… [C]…… [D]……)，同时用2B铅笔填涂答题卡对应题号的字母，二者选项必须一致，缺一不评分。[问题1][简答题]场地设计设计条件某企业拟在厂区西侧扩建科研办公生活区，用地及周边环境如右图所示。l?拟建内容包括：1.?建筑物： （1）行政办公楼一栋； （2）科研实验楼三栋；（3）宿舍楼三栋； （4）会议中心一栋；?? （5）食堂一栋。2.?场地：? （1）行政广场，面积5000㎡。？？（2）为行政办公楼及会议中心配建机动车停车场，面积> 1800㎡。？？（3）篮球场三个及食堂后院一处。建筑物平面形状、尺寸、高度及篮球场形状、尺寸见下图。任务要求1.建筑物后退城市干道道路红线>20米，后退城市支路道路红线>15米，,后退用地界线10米。2.当地宿舍和住宅的建筑日照间距系数为1.5，科研实验楼间距系数为1.0。3.科研实验楼在首层设连廊，连廊宽6米。4.保留树木树冠的投影范围内不得布置建筑物及场地；沿城市道路交叉口位置宜设置绿化。5.各建筑物均为正南北向布置，平面形状及尺寸不得变动。6.防火要求：（1）厂房的火灾危险性分类为甲类，耐火等级为二级。（2）拟建高层建筑耐火等级为一级，拟建多层建筑耐火等级为二级。l?根据设计条件绘制总平面图，画出建筑物、场地并标注其名称，画出道路及绿化。l?标出扩建区主、次入口并用▼表示。l?标注满足规划、规范要求的相关尺寸，标注行政广场面积及停车场面积。l?根据作图结果，在下列单选题中选择一个对应答案并用铅笔将所选选项的字母涂黑（例如 [A]…… [B]…… [C]…… [D]……)，同时用2B铅笔填涂答题卡对应题号的字母，二者选项必须一致，缺一不评分。[问题2][单选题]行政办公楼位于：A.A-B地块B.?D-G地块?C.?E-H地块D.F-I地块[问题3][单选题]科研实验楼位于：A.A-B地块B.D-G地块C.E-H地块D.F-I地块[问题4][单选题]宿舍楼位于：A.A-B-D地块B.A-B-C地块C.A-D-G地块D.C-F-I地块[问题5][单选题]食堂位于：A.A地块B.B地块C.C地块D.D地块
选项
答案

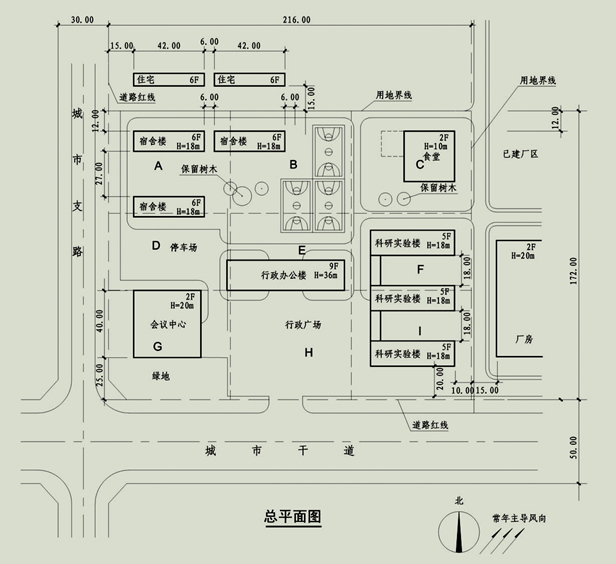

解析 [问题1][问题2]答案：C[问题3]答案：B[问题4]答案：B[问题5]答案：C
