问题 设计条件 在保护山体与植被条件下对某一自然风景区进行场地开发。设计要求 从公路边的A点到高地B点，开出一条坡度不超过5%的最短便道。便道宽度1.2m。
选项 设计要求
从公路边的A点到高地B点，开出一条坡度不超过5%的最短便道。便道宽度1.2m。
答案

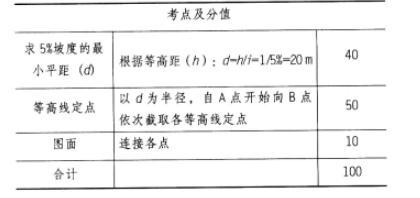

解析 解题要点 掌握等高距、坡度s最小水平距的基本要领与相互之间的关系。 作图提示 1. 根据等高距(h)求出5%坡度的最小水平距(d)：2.以d为半径，自A点开始向B点依次截取各等高线定点。 3.连接各点。 4.由于每次截取时往往为两点，所以选线方案可能有两种。 5.当截取时如未能与下一条等高线相交，说明两条等高线间任何两点的坡度都小于5%，只要根据最短线路方向直接连线即可。 参考评分标准
